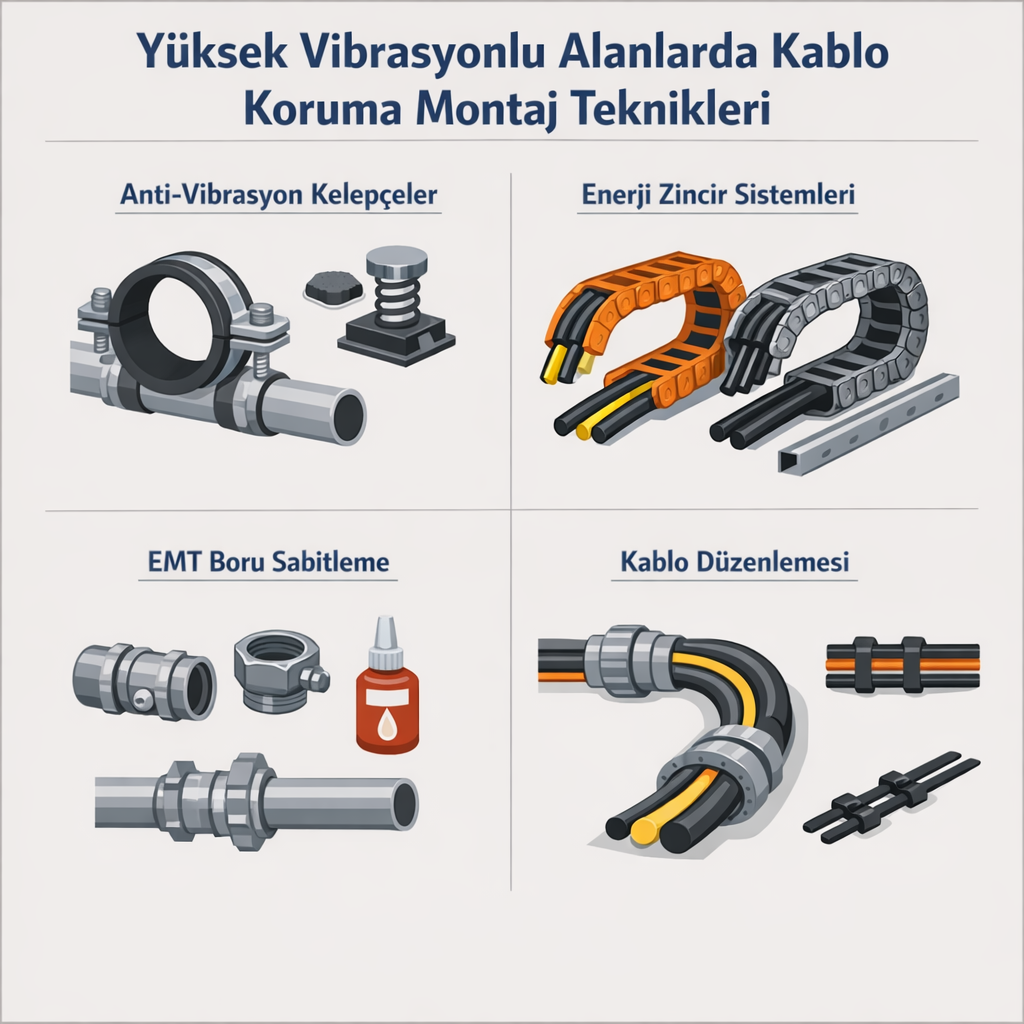

Yüksek Vibrasyonlu Alanlarda Kablo Koruma Montaj Teknikleri

Yüksek vibrasyonlu alanlar; pres hatları, kompresör odaları, türbin sistemleri, çimento fabrikaları ve ağır sanayi üretim tesisleri gibi sürekli mekanik hareketin olduğu ortamlardır. Bu tür alanlarda elektrik altyapısının en zayıf halkası çoğu zaman kablo bağlantı noktaları ve sabitleme ekipmanlarıdır. Titreşim; gevşeme, sürtünme, izolasyon yıpranması ve iletken kopması gibi ciddi arızalara neden olabilir. Bu nedenle kablo koruma sistemlerinin tasarımı kadar montaj teknikleri de kritik öneme sahiptir.

1. Vibrasyonun Elektrik Altyapısına Etkisi

Titreşim, düşük genlikli fakat sürekli tekrar eden mekanik bir zorlamadır. Uzun vadede:

• Rakor gevşemeleri

• Boru bağlantı noktalarında mikro çatlaklar

• Kablo izolasyonunda sürtünmeye bağlı aşınma

• Enerji zinciri pimlerinde deformasyon

• Klemens bağlantılarında temas direnci artışı

gibi problemler oluşur. Bu durum yalnızca bakım maliyetini artırmaz; aynı zamanda yangın ve kısa devre riskini de yükseltir.

2. Doğru Sabitleme Aralıklarının Belirlenmesi

Yüksek vibrasyonlu alanlarda en sık yapılan hata, standart montaj aralıklarının aynen uygulanmasıdır. Oysa titreşimli ortamlarda destek mesafeleri daha kısa tutulmalıdır.

Öneriler:

• EMT boru hatlarında sabitleme mesafeleri %20–30 oranında azaltılmalı.

• Yatay hatlarda ara askı noktaları artırılmalı.

• Uzun hatlarda genleşme payı bırakılmalı.

Bu sayede titreşimin oluşturduğu salınım minimize edilir ve sistem rijitliği artırılır.

3. Anti-Vibrasyonlu Sabitleme Elemanları

Standart metal kelepçeler titreşimi doğrudan iletir. Bunun yerine:

• Kauçuk takviyeli boru kelepçeleri

• EPDM kaplı askı sistemleri

• Yaylı sabitleme aparatları

• Titreşim sönümleyici ara plakalar

kullanılmalıdır.

Bu elemanlar titreşim enerjisinin iletimini azaltarak kablo hattını korur. Özellikle ağır makine temellerine yakın bölgelerde elastomer ara katman kullanımı ciddi fark yaratır.

4. Enerji Zinciri Seçimi ve Montajı

Hareketli sistemlerde enerji zincirleri titreşimden doğrudan etkilenir. Montaj sırasında dikkat edilmesi gerekenler:

• Zincir taşıma kapasitesi kablo ağırlığının en az %25 üzerinde seçilmeli.

• İç bölmelerle kablolar birbirinden ayrılmalı.

• Yan yük oluşumuna karşı kılavuz kanal kullanılmalı.

• Minimum bükülme yarıçapı korunmalı.

Yanlış yerleşim, zincir pimlerinde erken aşınmaya neden olur. Titreşimli ortamlarda plastik zincir yerine çelik zincir tercih edilmesi gerekebilir; ancak bu seçim ortam koşullarına göre analiz edilmelidir.

5. EMT Boru Bağlantılarında Kilitleme Teknikleri

EMT borular vibrasyonlu alanlarda sıklıkla kullanılır; ancak bağlantı noktalarının kilitlenmesi gerekir.

Uygulanabilecek teknikler:

• Kilitli tip set-screw rakor kullanımı

• Dişli bağlantılarda diş sabitleyici kimyasal uygulama

• Kontra somun ile çift kilitleme

• Elektriksel sürekliliğin test edilmesi

Titreşim nedeniyle gevşeyen bir bağlantı, topraklama sürekliliğini de bozabilir. Bu nedenle montaj sonrası ölçüm yapılması önerilir.

6. Kablo İç Yerleşim Disiplini

Titreşimli alanlarda kablonun boru veya kanal içinde serbest hareket etmesi risklidir. Aşağıdaki prensipler uygulanmalıdır:

• Kanal içi doluluk oranı %60’ı geçmemeli.

• Kablolar keskin köşelerden korunmalı.

• Giriş-çıkış noktalarına burç veya rakor takılmalı.

• Sürtünme ihtimali olan yüzeyler pürüzsüz olmalı.

Aşırı doluluk, kablonun titreşim sırasında sürtünme yapmasına ve izolasyon hasarına neden olur.

7. Periyodik Kontrol Stratejisi

Yüksek vibrasyonlu alanlarda montaj kadar bakım da önemlidir. Önerilen kontrol periyodu:

• İlk 3 ay: Aylık kontrol

• Sonrasında: 6 ayda bir detaylı inceleme

• Kritik bölgelerde termal kamera ile bağlantı kontrolü

Gevşeme, renk değişimi veya mikro çatlaklar erken aşamada tespit edilmelidir.

8. Projelendirme Aşamasında Yapılması Gerekenler

Titreşim analizinin yalnızca mekanik ekipman için değil, elektrik altyapısı için de yapılması gerekir. Proje aşamasında:

• Makine titreşim frekansı belirlenmeli.

• Rezonans riskine karşı boru çapı ve destek mesafesi optimize edilmeli.

• Ağır makinelerden bağımsız taşıyıcı konstrüksiyon tercih edilmeli.

Bu yaklaşım, arıza oluşmadan önce önlem alınmasını sağlar.

Sonuç

Yüksek vibrasyonlu alanlarda kablo koruma sistemleri yalnızca dayanıklı malzeme seçimiyle güvenli hale gelmez. Doğru montaj aralığı, anti-vibrasyon ekipman kullanımı, uygun zincir seçimi ve düzenli kontrol birlikte uygulanmalıdır. Elektrik altyapısı, mekanik hareketin gölgesinde kalmamalı; tam tersine bu hareket dikkate alınarak tasarlanmalıdır. Uzun ömürlü ve güvenli bir sistem için titreşim yönetimi, montaj disiplininin temel bir parçası olmalıdır.
