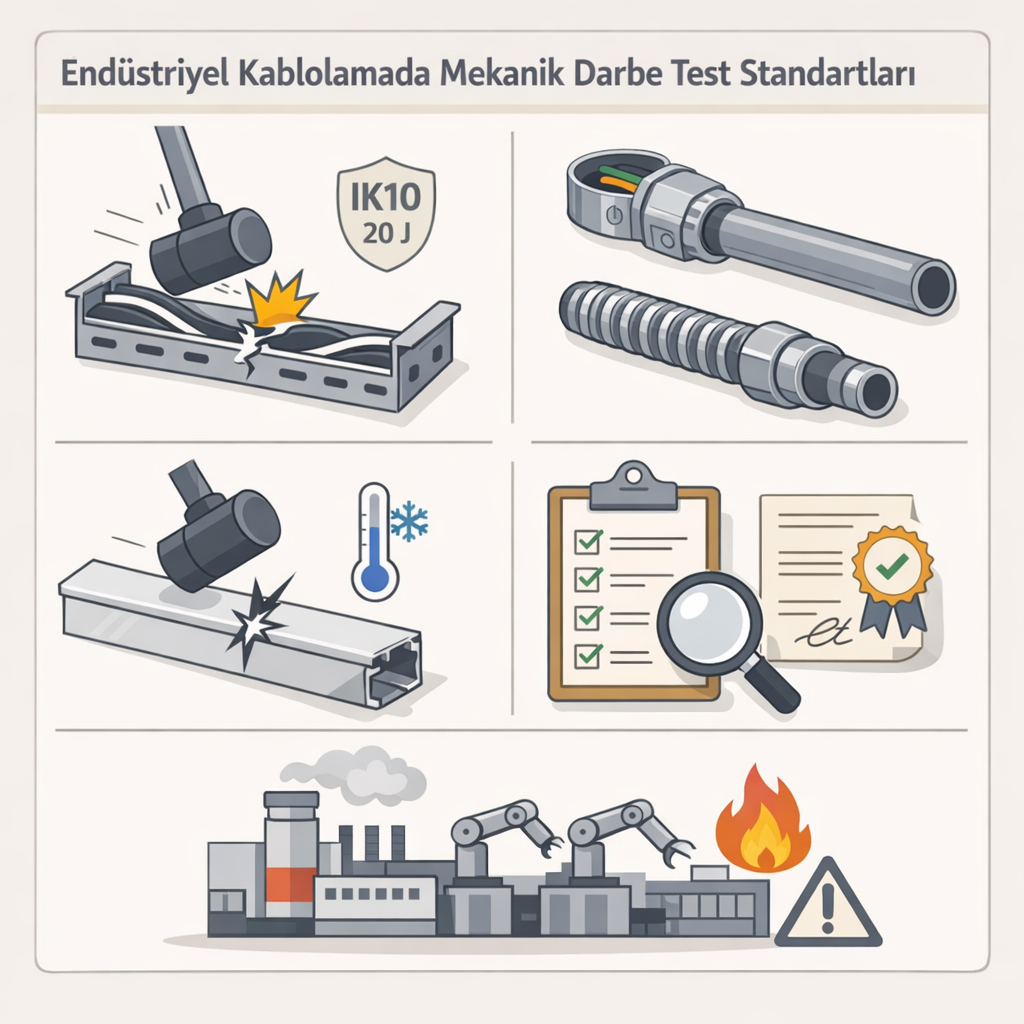

Endüstriyel Kablolamada Mekanik Darbe Test Standartları

Endüstriyel tesislerde kablolama yalnızca elektriksel süreklilik meselesi değildir; aynı zamanda fiziksel dayanım ve mekanik güvenlik konusudur. Üretim hatları, forklift trafiği, titreşimli makineler, ağır ekipman montajları ve bakım operasyonları; kablo ve kablo koruma sistemlerini sürekli darbe riskine maruz bırakır. Bu nedenle mekanik darbe testleri, bir ürünün “gerçek saha koşullarında” ne kadar güvenli olduğunu belirleyen temel kriterlerden biridir.

1. Mekanik Darbe Testi Neyi Ölçer?

Mekanik darbe testleri; bir kablo, boru ya da kablo koruma sisteminin ani ve lokalize kuvvetlere karşı direncini ölçer. Bu testlerde belirli ağırlık ve yükseklik kombinasyonlarıyla oluşturulan darbe enerjisi, ürün yüzeyine kontrollü şekilde uygulanır. Test sonunda şu kriterler incelenir:

• Gövde deformasyonu

• Çatlak veya kırılma oluşumu

• Elektriksel yalıtımın zarar görüp görmediği

• Fonksiyon kaybı

Özellikle kablo kanalları, EMT borular ve spiral metal koruma sistemleri için bu testler, ürünün yalnızca estetik değil yapısal dayanımını ortaya koyar.

2. IK Sınıflandırma Sistemi (EN 62262)

Mekanik darbe dayanımı genellikle IK kodu ile ifade edilir. IK sınıflandırması, EN 62262 standardına göre belirlenir ve darbe enerjisi Joule (J) cinsinden tanımlanır.

Örnek olarak:

• IK07 → 2 Joule

• IK08 → 5 Joule

• IK10 → 20 Joule

Bir endüstriyel üretim tesisinde, forklift trafiğinin olduğu bölgelerde IK10 seviyesinde ürünler tercih edilirken; pano içi veya daha korunaklı alanlarda daha düşük IK sınıfları yeterli olabilir.

Yanlış IK sınıfı seçimi, ilk bakışta maliyet avantajı gibi görünse de uzun vadede kırılma, kısa devre ve üretim kaybı gibi ciddi sonuçlara yol açabilir.

3. EMT Boru ve Metal Koruma Sistemlerinde Darbe Dayanımı

EMT borular ince cidarlı galvanizli çelik yapılarıyla hafif ve montaj açısından pratiktir. Ancak darbe dayanımı; cidar kalınlığı, çelik kalitesi ve galvaniz kaplama özelliklerine bağlıdır.

Mekanik darbe testlerinde dikkat edilen noktalar:

• Lokal göçme oluşup oluşmadığı

• Boru iç çapının deformasyon sonrası kablo geçişini engelleyip engellemediği

• Bağlantı elemanlarında gevşeme olup olmadığı

Metal spiral borular ise esnek yapılarına rağmen yüksek darbe absorbe kapasitesine sahip olabilir. Ancak burada bağlantı rakorları sistemin zayıf noktasıdır. Test yalnızca boru üzerinde değil, montajlı sistem bütününde değerlendirilmelidir.

4. Plastik Kablo Kanallarında Darbe Testi

Poliamid veya PVC bazlı kablo koruma sistemlerinde darbe direnci; malzemenin elastik modülü ve sıcaklık koşullarına bağlıdır. Düşük sıcaklık ortamlarında plastik malzemeler gevrekleşebilir ve aynı IK sınıfı değerini sahada sağlayamayabilir.

Bu nedenle üretici teknik dokümanlarında:

• Test sıcaklığı

• Numune kalınlığı

• UV yaşlandırma sonrası test sonuçları

ayrı ayrı incelenmelidir.

5. Test Metodolojisi ve Proje Şartnamesi

Mekanik darbe testleri genellikle şu prosedürle yapılır:

1. Numune sabitlenir.

2. Belirli kütlede çekiç veya darbe elemanı kullanılır.

3. Tanımlı yükseklikten serbest bırakılır.

4. Hasar seviyesi değerlendirilir.

Proje aşamasında teknik şartname hazırlanırken yalnızca “IK10 olsun” demek yeterli değildir. Şu ifadeler netleştirilmelidir:

• Uygulanacak standart (EN 62262 vb.)

• Test sıcaklık aralığı

• Test sonrası fonksiyon kriteri

• Sertifikasyon gerekliliği

Bu netlik sağlanmadığında, piyasada farklı kalite seviyelerinde ama aynı IK sınıfı etiketine sahip ürünler bulunabilir.

6. Darbe Dayanımı ve İş Sürekliliği İlişkisi

Mekanik hasar yalnızca fiziksel bir kırılma değildir. Sonuçları şunlar olabilir:

• Kablo izolasyonunda hasar

• Topraklama sürekliliğinin bozulması

• Yangın riski

• Plansız duruş

Endüstriyel tesislerde bir saatlik üretim kaybı, çoğu zaman sistemde kullanılan kablo koruma ekipmanının toplam maliyetinden daha yüksek olabilir. Bu nedenle darbe test standartları, maliyet değil risk yönetimi perspektifiyle değerlendirilmelidir.

7. Saha Gerçekliği: Test ve Uygulama Arasındaki Fark

Laboratuvar testleri kontrollü koşullarda yapılır. Ancak sahada:

• Sürekli titreşim

• Kimyasal maruziyet

• UV etkisi

• Montaj hataları

gibi faktörler darbe dayanımını etkileyebilir. Bu yüzden kritik alanlarda yalnızca standarda uygunluk değil, bir üst güvenlik seviyesi tercih edilmelidir.

Sonuç

Endüstriyel kablolamada mekanik darbe test standartları, sistem güvenliğinin görünmeyen ama hayati bir parçasıdır. IK sınıflandırmaları yalnızca bir teknik kod değil; iş güvenliği, üretim sürekliliği ve yatırım koruması anlamına gelir.

Doğru ürün seçimi için:

• Standartları bilmek

• Test metodunu anlamak

• Saha koşullarını analiz etmek

• Teknik şartnameyi net yazmak

zorunludur.
