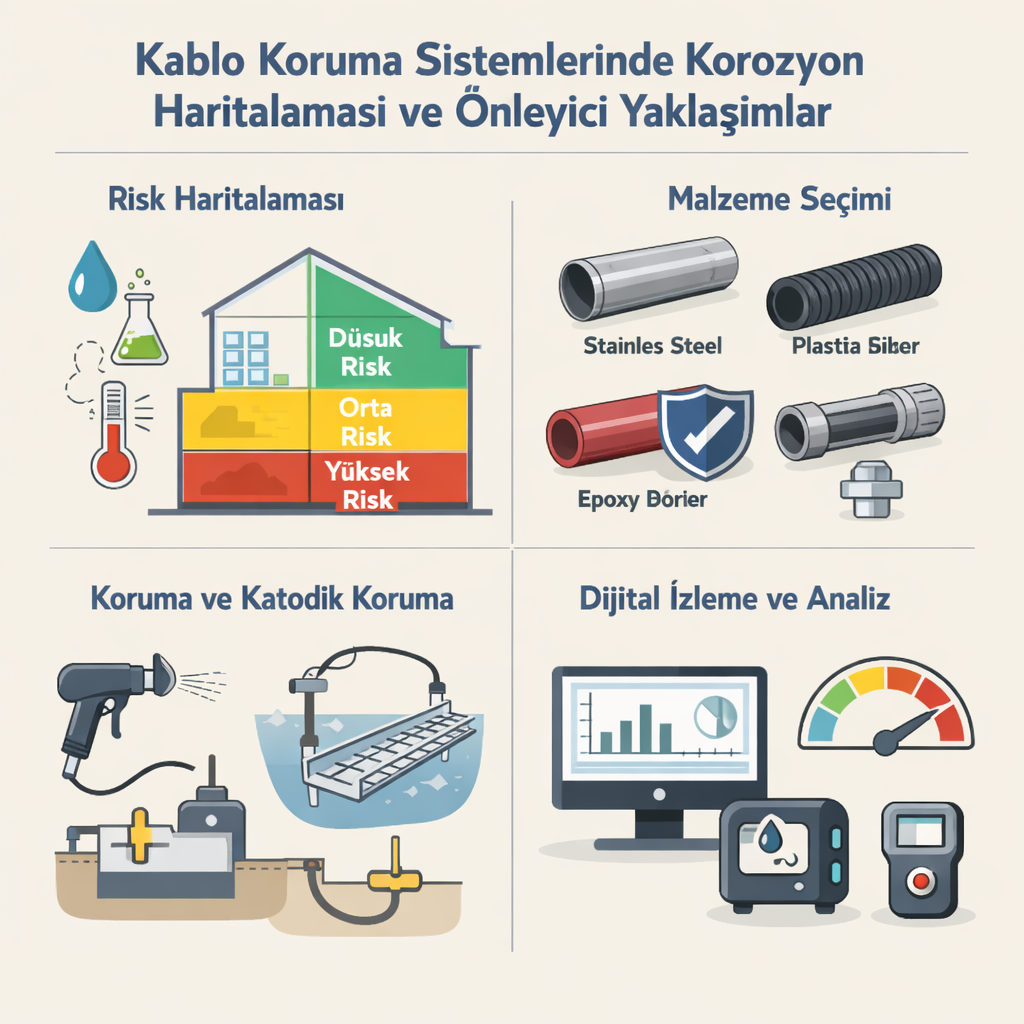

Kablo Koruma Sistemlerinde Korozyon Haritalaması Ve Önleyici Yaklaşımlar

Endüstriyel tesislerde kablo koruma sistemleri; yalnızca mekanik darbelere karşı değil, aynı zamanda kimyasal ve atmosferik etkilere karşı da savunma hattıdır. Özellikle galvanizli çelik spiral borular, EMT hatlar, kablo tavaları ve bağlantı ekipmanları; nem, tuz, asit buharı, endüstriyel gazlar ve sıcaklık farkları nedeniyle zamanla korozyona uğrayabilir. Bu durum yalnızca estetik bir bozulma değildir; iletkenliğin zayıflaması, topraklama sürekliliğinin kesilmesi ve yangın riskinin artması gibi kritik sonuçlar doğurur. Bu nedenle korozyon haritalaması, modern elektrik altyapılarında sistematik bir yönetim aracıdır.

Korozyon Haritalaması Nedir?

Korozyon haritalaması; tesis içindeki tüm kablo koruma bileşenlerinin çevresel maruziyetine göre sınıflandırılması, risk seviyelerinin belirlenmesi ve zamana bağlı bozulma potansiyelinin görselleştirilmesidir. Bu yöntem klasik “gözle kontrol” yaklaşımından farklıdır. Amaç, hasar oluştuktan sonra müdahale etmek değil; risk yoğun bölgeleri önceden belirleyerek koruyucu plan geliştirmektir.

Haritalama sürecinde şu parametreler dikkate alınır:

• Bağıl nem oranı

• Kimyasal buhar ve gaz yoğunluğu

• Açık alan / kapalı alan konumu

• Sıcaklık dalgalanma aralığı

• IP koruma seviyesi

• Malzeme tipi (galvaniz, paslanmaz çelik, alüminyum, poliamid)

Örneğin kıyı bölgelerinde kurulu bir üretim tesisinde tuzlu hava etkisi, galvanizli yüzeylerde çinko tabakasının hızla incelmesine neden olur. Buna karşılık iç mekânda, yüksek amonyak bulunan bir gıda tesisinde kimyasal korozyon daha baskın olabilir. Aynı ürün, iki farklı ortamda tamamen farklı ömür performansı gösterebilir.

Risk Sınıflandırması ve Bölgesel Analiz

Korozyon haritalaması yapılırken tesis genellikle üç ana risk bölgesine ayrılır:

1. Düşük Riskli Alanlar:
Ofis içi, kuru pano odaları, kontrollü iklimlendirilmiş ortamlar.

2. Orta Riskli Alanlar:
Yarı açık alanlar, zaman zaman nemli bölgeler, makine çevreleri.

3. Yüksek Riskli Alanlar:
Kimyasal proses sahaları, açık alan çatı üstleri, deniz kenarı tesisler, arıtma tesisleri.

Bu sınıflandırma, yalnızca malzeme seçimini değil; bakım periyodunu da belirler. Örneğin düşük riskli alanda 3 yılda bir kontrol yeterli olabilirken, yüksek riskli alanda yıllık yüzey kalınlık ölçümü yapılmalıdır.

Önleyici Yaklaşımlar

Korozyonla mücadelede üç temel strateji vardır:

1. Doğru Malzeme Seçimi

• Sıcak daldırma galvanizli ürünler

• Paslanmaz çelik (AISI 304 / 316)

• UV ve kimyasal dayanımlı poliamid spiral borular

• Epoksi kaplı yüzeyler

Özellikle ağır sanayi ve petrokimya tesislerinde paslanmaz çelik bağlantı ekipmanları tercih edilmesi uzun vadede bakım maliyetini düşürür.

2. Yüzey Koruma ve Kaplama

Ek kaplama sistemleri, galvaniz tabakasını destekleyerek korozyon hızını yavaşlatır. Elektrostatik toz boya veya özel kimyasal kaplamalar, agresif ortamlarda ikinci bir savunma katmanı oluşturur.

3. Katodik Koruma ve Topraklama Sürekliliği

Metal kablo koruma sistemlerinde elektriksel süreklilik büyük önem taşır. Korozyon ilerlediğinde yüzey direnci artar ve topraklama hattı zayıflayabilir. Özellikle uzun hatlarda bağlantı noktalarının periyodik ölçümü yapılmalıdır.

Dijital İzleme ve Veri Tabanlı Yaklaşım

Geleneksel bakım yöntemleri artık yeterli değil. Modern tesislerde sensör destekli nem ölçerler ve yüzey kalınlık test cihazları ile veri toplanmakta; bu veriler yazılım ortamında analiz edilerek risk haritası oluşturulmaktadır. Böylece bakım bütçesi rastgele değil, veri temelli planlanır.

Örneğin bir enerji santralinde yapılan ölçümlerde belirli bir kuzey cephesinde korozyon hızının diğer bölgelere göre %35 daha yüksek olduğu tespit edilebilir. Bu durumda tüm tesisi yenilemek yerine yalnızca riskli bölge güçlendirilir.

Bakım Planı ve Denetim

Etkili bir korozyon yönetim planı şu adımları içerir:

• İlk kurulumda çevresel analiz raporu

• 6–12 aylık periyodik görsel kontrol

• Yıllık bağlantı ve topraklama direnci ölçümü

• 3–5 yıllık detaylı kalınlık analizi

• Riskli bölgelerde proaktif malzeme değişimi

Unutulmaması gereken nokta şudur: Korozyon genellikle içeriden başlar ve dışarıdan geç fark edilir. Bu nedenle bağlantı noktaları ve rakor birleşimleri özel dikkat gerektirir.

Sonuç

Kablo koruma sistemlerinde korozyon haritalaması, yalnızca teknik bir analiz değil; işletme güvenliği stratejisidir. Doğru malzeme seçimi, bölgesel risk analizi ve planlı bakım sayesinde sistem ömrü uzar, ani arıza riski azalır ve toplam sahip olma maliyeti düşer. Korozyonun kaçınılmaz olduğu gerçeği değişmez; ancak kontrol altına alınması tamamen mühendislik disiplinine bağlıdır.
