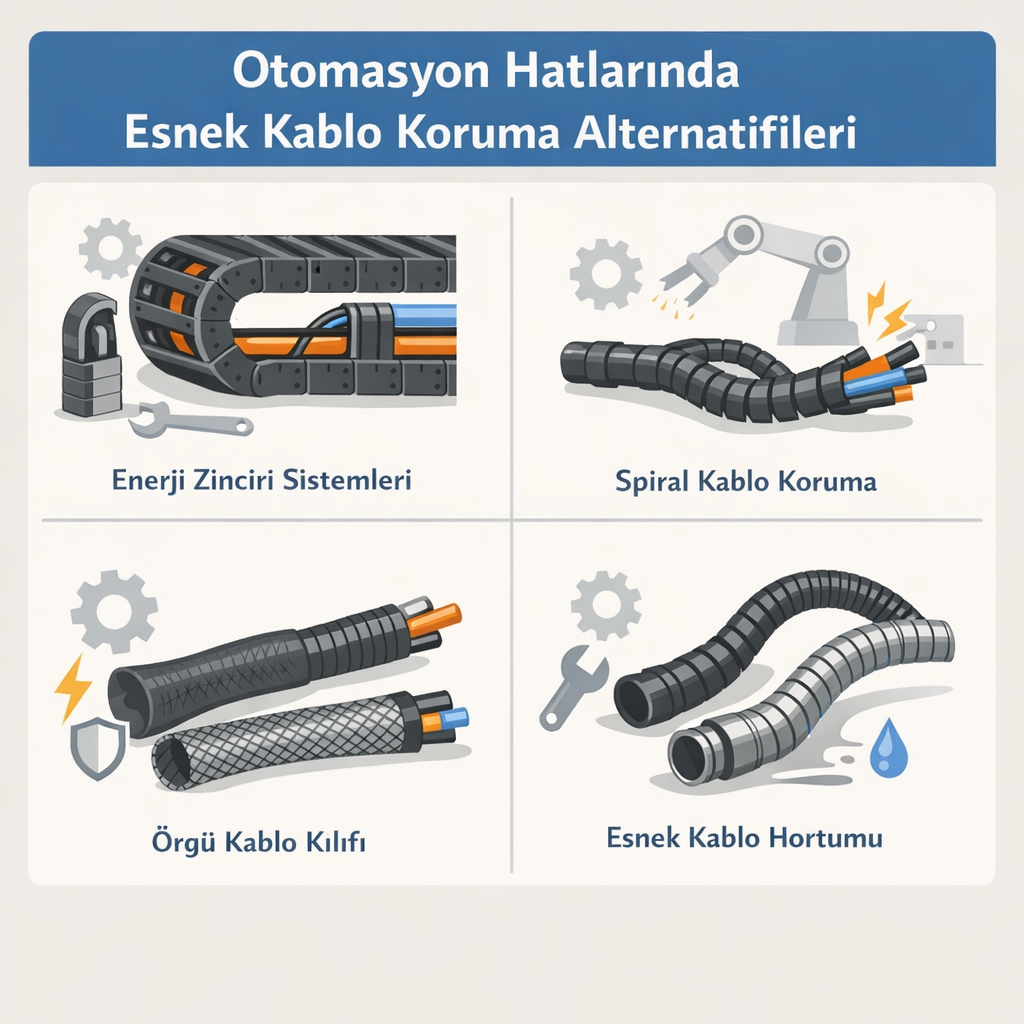

Otomasyon Hatlarında Esnek Kablo Koruma Alternatifleri

Otomasyon hatlarında kablo arızalarının büyük kısmı “kablonun kendisi”nden değil, kablonun hareket, sürtünme, bükülme, kimyasal temas, sıcaklık ve yanlış güzergâh gibi dış etkilerle yıpranmasından kaynaklanır. Bu yüzden esnek kablo koruma, yalnızca “kabloyu kaplayan bir kılıf” değil; hattın sürekliliğini, bakım süresini ve toplam sahip olma maliyetini doğrudan belirleyen bir mühendislik kararına dönüşür. Esnek koruma alternatiflerini doğru seçmek için önce hattın hareket profilini, sonra çevresel şartları, en son montaj ve bakım alışkanlıklarını okumak gerekir.

Esnek kablo koruma neden kritik?

Robot kolları, kartesyen eksenler, pick&place üniteleri, taşıyıcılar ve döner tablalar gibi sistemlerde kablo sürekli hareket eder. Bu hareket; minimum bükülme yarıçapı, tekrarlı bükülme ömrü, burulma (torsiyon) ve yan yük gibi parametreleri devreye sokar. Yanlış koruma seçimi; dış kılıfın çatlaması, iletken kırılması, ekranın kopması, konnektör gevşemesi ve nihayetinde plansız duruşla sonuçlanır. Doğru koruma ise kabloyu mekanik etkilerden izole eder, düzenli bir hat oluşturur ve bakım ekibinin arıza kök nedenini daha hızlı bulmasını sağlar.

1) Enerji zinciri (drag chain) uyumlu koruma bileşenleri

Enerji zinciri zaten başlı başına bir “taşıma ve koruma” çözümüdür; ancak her hat için tek başına yeterli olmayabilir. Zincir içindeki kabloların birbirine sürtünmesini azaltmak, çip/toz birikimini yönetmek veya kimyasal sıçramalara karşı kalkan oluşturmak için ek çözümler gerekir.

• Zincir içi kablo ayırıcılarla birlikte kullanılan kılıflar: Kabloların birbirine temasını azaltır; özellikle farklı çaplarda kabloların birlikte taşındığı uygulamalarda sürtünme kaynaklı aşınmayı düşürür.

• Zincir uçlarında bend restrictor/koruyucu burçlar: Giriş-çıkış noktasında ani bükülmeyi önleyerek kablonun “en çok yorulan” bölgesini güçlendirir.

• Aşınma plakaları ve yönlendirme olukları: Yüksek hızlarda zincirin tabana sürtündüğü hatlarda zincir ömrünü uzatır; dolaylı olarak kabloyu da korur.

Bu grupta kritik seçim kriteri: hareket tipi (lineer mi, torsiyonlu mu), hız/ivme, kablo doluluk oranı ve minimum bükülme yarıçapı.

2) Esnek spiral koruma (spiral sarım)

Spiral sarımlar, kablo demetini hızlıca toplamak ve sürtünmeyi azaltmak için pratik bir çözümdür. Özellikle pano içi çıkışlarda, sensör kablolarında, geçici revizyonlarda ve kısa hareket stroklarında tercih edilir.

• Avantajı: Montajı hızlıdır; demetleme sağlar; lokal sürtünmeye karşı temel koruma sunar.

• Sınırlaması: Sürekli yüksek frekanslı bükülmede enerji zinciri kadar kontrollü bir hareket sunmaz; toz ve çapak spiral aralarına dolabilir.

• Uygun senaryolar: Kısa mesafe hareket, düşük ivme, düşük torsiyon, hafif mekanik risk.

Malzeme seçimi burada belirleyicidir: PA (poliamid) mekanik dayanımda güçlüdür; PU/TPU aşınmaya daha dayanıklı olabilir; ortamın kimyası ve sıcaklığına göre karar verilmelidir.

3) Kablo kılıfı / örgü sleeve (PET, PA, aramid, metal örgü)

Örgü sleeve çözümleri “esneklik + hafiflik” isteyen hatlarda öne çıkar. Robot bileği gibi dinamik noktalarda kabloyu bir arada tutar, yüzey aşınmasını azaltır, kablo demetini servis edilebilir kılar.

• PET örgü sleeve: Ekonomik, hafif, iyi esneklik.

• Alev geciktirici sleeve (FR): Yanıcı riskin kritik olduğu hatlarda tercih edilir (standart/sertifika gereksinimleri projeye göre doğrulanmalıdır).

• Aramid takviyeli sleeve: Kesilme ve sürtünme riskinin yüksek olduğu yerlerde güçlüdür.

• Metal örgü: EMI ekranlama ve mekanik darbe dayanımı sağlar; ancak ağırlık ve bükülme davranışı iyi analiz edilmelidir.

Önemli detay: Örgü sleeve tek başına “kabloyu taşımaz”; hat üzerinde doğru kelepçeleme ve gerilimden arındırma (strain relief) yoksa faydası sınırlı kalır.

4) Esnek hortum/konduit (corrugated flexible conduit)

Makine gövdesi üzerinde kablonun çarpma, ezilme, talaş, yağ ve suyla temas riski varsa esnek konduit ciddi avantaj sağlar. Dalgalı (koruge) yapı, kabloyu mekanik etkilerden korur; aynı zamanda düzenli bir güzergâh oluşturur.

• Plastik konduit: Hafif, korozyona dayanıklı, montajı kolay.

• Metal esnek konduit: Mekanik darbe ve yüksek sıcaklık koşullarında avantajlı olabilir; ancak ağırlık ve titreşim etkileri hesaba katılmalıdır.

• Rakorlu sistem: Uç bağlantının sızdırmazlığı ve çekme dayanımı için rakor seçimi kritik hale gelir.

Bu sınıfta ana kriterler: IP hedefi, kimyasal dayanım, sıcaklık aralığı, UV maruziyeti (açık alan), mekanik darbe riski ve bakım sıklığı.

5) Isı, kimyasal ve partikül yönetimi: korumayı “ortama” göre seçmek

Aynı otomasyon hattında bile farklı bölgeler farklı risk taşır: kaynak hücresi, yıkama istasyonu, yağlama bölgesi, tozlu proses alanı, dış ortam geçişi… Bu nedenle tek tip koruma yerine bölgesel strateji daha sağlıklıdır.

• Yağ/kimyasal sıçrama: PU/TPU bazlı dış yüzeyler ve sızdırmaz rakorlar avantajlı olabilir.

• Toz/partikül: Açık spiral yerine kapalı konduit tercih edilebilir; zincir içinde ayırıcı ve düzgün doluluk oranı önem kazanır.

• Yüksek sıcaklık: Malzemenin sürekli çalışma sıcaklığı ve ani piklerde davranışı mutlaka kontrol edilmelidir.

6) Seçim için hızlı kontrol listesi

1. Hareket tipi: lineer / torsiyon / çok eksenli

2. Hız-ivme: yüksek ivme = daha kontrollü taşıma (zincir) ihtiyacı

3. Mekanik risk: ezilme, çarpma, talaş

4. Ortam: yağ, kimyasal, UV, toz, sıcaklık

5. Bakım stratejisi: hızlı sök-tak, modülerlik, yedek parça bulunabilirliği

6. Montaj: kelepçe, strain relief, giriş-çıkış bükülmesi, güzergâh

Doğru esnek koruma alternatifi; kabloyu “sadece korumak”la kalmaz, hattın davranışını standardize eder. Bu da plansız duruşu azaltır, bakımın öngörülebilirliğini artırır ve otomasyon hattının verimliliğine doğrudan katkı sağlar.
