Yüksek Titreşimli Ortamlarda Kablo Koruma Sistemlerinin Bağlantı Stabilitesi

Endüstriyel tesislerde titreşim, çoğu zaman kaçınılmaz bir çalışma koşuludur. Motorlar, pompalar, kompresörler, presler ve konveyör sistemleri; sürekli veya darbeli titreşimler üretir. Bu titreşimler genellikle makinenin kendisiyle sınırlıymış gibi düşünülür. Oysa titreşim, tesisat boyunca yayılan bir etkidir ve en kırılgan noktalardan biri kablo koruma sistemlerinin bağlantı noktalarıdır.

Yüksek titreşimli ortamlarda yaşanan elektrik arızalarının büyük bir bölümü kablodan değil; kablonun bağlandığı, sabitlendiği veya yön değiştirdiği noktalardan kaynaklanır. Bu makalede kablo koruma sistemlerinde bağlantı stabilitesinin neden kritik olduğu, titreşimin bağlantılar üzerindeki mekanik etkileri ve bu risklerin nasıl yönetilebileceği teknik bir çerçevede ele alınacaktır.

Titreşimin Mekanik Bağlantılar Üzerindeki Etkisi

Titreşim, mekanik açıdan bakıldığında sürekli tekrarlanan mikro hareketlerdir. Bu mikro hareketler, zamanla gevşeme, sürtünme ve yorulma oluşturur. Özellikle dişli, sıkmalı veya kelepçeli bağlantılarda titreşim etkisiyle şu süreçler yaşanır:

• Bağlantı elemanlarında ön gerilme kaybı

• Temas yüzeylerinde mikro aşınma

• Parçalar arasında boşluk oluşumu

• Bağlantının kendi kendine gevşemesi

Bu süreçler ani değil, yavaş ilerler. Bu da titreşim kaynaklı sorunların fark edilmesini zorlaştırır. Çoğu zaman arıza meydana geldiğinde, kök neden titreşimdir ancak semptom bağlantı kopması veya kablo hasarıdır.

Kablo Koruma Sistemlerinde Kritik Bağlantı Noktaları

Titreşimli ortamlarda her bağlantı eşit derecede riskli değildir. Bazı noktalar, sistemin doğal zayıf halkalarıdır:

Pano girişleri:
Kablonun sabit bir muhafazaya girdiği bu noktalarda titreşim, kabloyu ve bağlantıyı aynı anda zorlar.

Rakorlar ve geçiş elemanları:
Doğru seçilmemiş veya yeterince sıkılmamış rakorlar, titreşim altında gevşemeye en yatkın parçalardır.

Kelepçe ve askı noktaları:
Uzun kablo hatlarında titreşim, askı noktaları arasında salınım oluşturur. Bu salınım bağlantılara ek yük bindirir.

Yön değişimleri:
Dirsekler ve ani yön değiştiren geçişler, titreşim enerjisinin yoğunlaştığı alanlardır.

Bu noktalar, bağlantı stabilitesinin tasarım aşamasında özel olarak ele alınmasını gerektirir.

Bağlantı Stabilitesi Ne Anlama Gelir?

Bağlantı stabilitesi çoğu zaman yalnızca “yerinde durması” olarak algılanır. Oysa titreşimli ortamlarda stabilite, çok daha kapsamlı bir kavramdır. Gerçek bağlantı stabilitesi şu koşulları içerir:

• Titreşim altında gevşememesi

• Kabloyu keskin kenarlara sürtmemesi

• Mikro hareketleri iletkenlere aktarmaması

• Uzun süreli yorulmaya neden olmaması

Yani bağlantı, yalnızca ilk gün değil; aylar ve yıllar boyunca görevini sürdürebilmelidir. Bu da doğru ürün seçimi kadar doğru montaj disiplinini de zorunlu kılar.

Yanlış Tasarımın Tipik Sonuçları

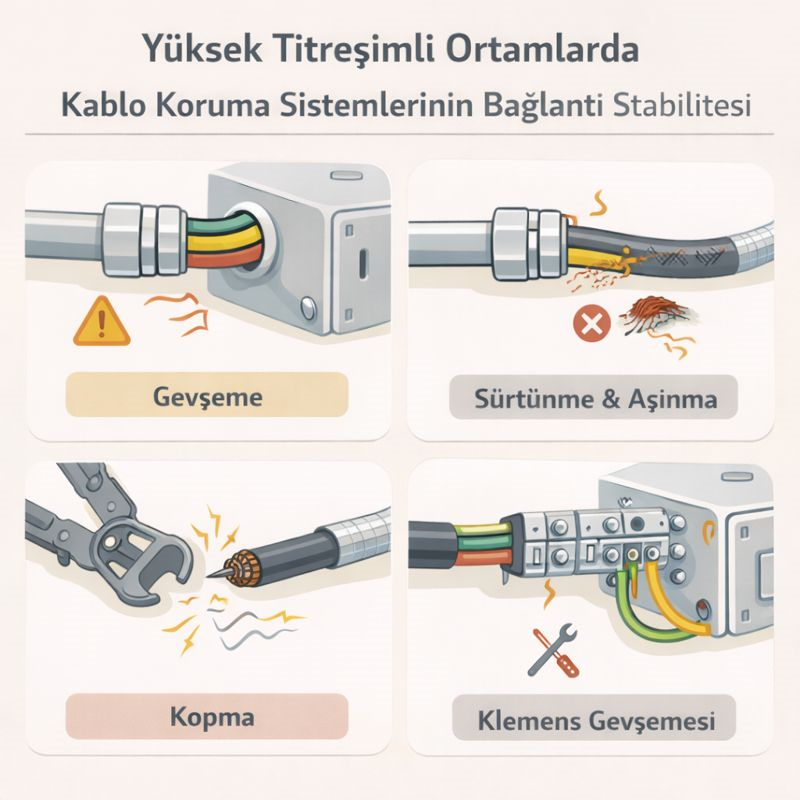

Yüksek titreşimli ortamlarda bağlantı stabilitesi göz ardı edildiğinde sahada sıkça şu sonuçlar görülür:

• Rakorların gevşemesi ve sızdırmazlığın kaybolması

• Kablo dış kılıfında halka şeklinde aşınmalar

• İletken kopmaları ve aralıklı arızalar

• Pano içinde toz ve nem birikimi

• EMI kaynaklı sinyal bozulmaları

Bu sorunların ortak özelliği şudur: ilk başta küçük görünürler, ancak zamanla sistemin tamamını etkileyen arızalara dönüşürler.

Titreşime Karşı Bağlantı Stabilitesi Nasıl Sağlanır?

Bağlantı stabilitesi, tek bir ürünle değil; bütüncül bir yaklaşımla sağlanır.

1. Doğru bağlantı elemanı seçimi
Titreşimli ortamlarda standart bağlantı elemanları yeterli olmayabilir. Titreşim dayanımı yüksek, kilitleme özelliği olan veya elastik ara elemanlar içeren çözümler tercih edilmelidir.

2. Kabloya yük bindirmeyen tasarım
Bağlantı noktası, kablonun taşıyıcısı hâline gelmemelidir. Kablonun ağırlığı ve titreşim yükü askı ve taşıyıcı elemanlarla karşılanmalıdır.

3. Askı ve kelepçe aralıklarının kısaltılması
Uzun açıklıklar titreşim genliğini artırır. Daha sık destek, bağlantı noktalarındaki zorlanmayı azaltır.

4. Yön değişimlerinde gerilim dağıtımı
Ani yön değişimleri yerine kademeli geçişler tercih edilmelidir. Bu, titreşim enerjisinin tek bir noktada toplanmasını önler.

Rakorların Titreşim Altındaki Özel Rolü

Rakorlar, yüksek titreşimli ortamlarda bağlantı stabilitesinin merkezinde yer alır. Çünkü hem mekanik sabitleme hem de sızdırmazlık görevini aynı anda üstlenirler.

Titreşim altında zayıf bir rakor:

• Kabloyu serbest bırakır

• Sızdırmazlığı kaybeder

• Kabloyu sürtünmeye açık hâle getirir

Buna karşılık titreşime uygun rakorlar, kabloyu sıkıca kavrarken aynı zamanda mikro hareketleri sönümler. Bu özellik, iletkenlerin yorulmasını ciddi biçimde azaltır.

Bakım ve Denetim Boyutu

Titreşimli tesislerde bağlantı stabilitesi, “kur ve unut” yaklaşımıyla yönetilemez. Periyodik denetimler, özellikle ilk işletmeye alma sonrası kritik öneme sahiptir. Çünkü birçok gevşeme problemi ilk çalışma saatlerinde ortaya çıkar.

Ancak doğru tasarlanmış bir sistemde bu denetimler bir önlem niteliğindedir, sürekli bir tamir döngüsüne dönüşmez.

Sonuç

Yüksek titreşimli ortamlarda kablo koruma sistemlerinin başarısı, kullanılan boru veya kanal tipinden çok, bağlantı stabilitesine bağlıdır. Titreşim, en küçük zayıflığı büyüten bir etkidir ve çoğu zaman bağlantı noktalarını hedef alır.

Bu nedenle kablo koruma sistemleri tasarlanırken bağlantılar ikincil detaylar olarak değil; sistemin en kritik unsurları olarak ele alınmalıdır. Sağlam bağlantılar, titreşimi düşman olmaktan çıkarır ve tesisatın ömrünü belirgin şekilde uzatır.
