Endüstriyel tesislerden veri merkezlerine, otomasyon hatlarından akıllı binalara kadar pek çok uygulamada yüksek hızlı veri kabloları, sistem performansının bel kemiğini oluşturur. Ethernet, endüstriyel haberleşme ve kontrol kabloları üzerinden taşınan verinin doğruluğu ve sürekliliği, yalnızca kablonun kendisine değil; kablonun maruz kaldığı elektromanyetik çevreye ve kullanılan koruma çözümlerine de doğrudan bağlıdır. Elektromanyetik parazit (EMI), yüksek hızlı veri iletiminde paket kayıplarına, gecikmelere ve sistem kararsızlıklarına yol açabilen en önemli dış etkilerden biridir.

Bu makalede, yüksek hızlı veri kablolarında parazitin nasıl oluştuğu, hangi koşullarda kritik hâle geldiği ve anti-parazitli kablo koruma çözümleriyle bu risklerin nasıl yönetilebileceği kapsamlı biçimde ele alınmaktadır.

Elektromanyetik Parazit Nedir ve Neden Önemlidir?

Elektromanyetik parazit, bir elektrik veya elektronik kaynaktan yayılan elektromanyetik alanların, başka bir sistemin sinyal bütünlüğünü bozmasıdır. Yüksek hızlı veri kabloları, taşıdıkları sinyallerin düşük genlikli ve yüksek frekanslı olması nedeniyle EMI’ye özellikle duyarlıdır.

Parazitin etkileri şunlar olabilir:

• Veri paketlerinde hata oranının artması

• İletim hızının düşmesi

• Senkronizasyon kayıpları

• Sistem resetleri veya beklenmeyen duruşlar

Bu etkiler, özellikle endüstriyel otomasyon ve kritik altyapılarda ciddi operasyonel sorunlara yol açar.

Yüksek Hızlı Veri Kablolarında Parazit Kaynakları

Güç Hatları ve Motorlar

Yüksek akım taşıyan güç kabloları, motorlar ve sürücüler; güçlü elektromanyetik alanlar üretir. Bu alanlar, yakınından geçen veri kablolarında indüklenen gerilimlere neden olur.

Anahtarlamalı Güç Kaynakları ve Sürücüler

Frekans invertörleri, servo sürücüler ve anahtarlamalı güç kaynakları, geniş bantlı elektromanyetik gürültü üretir. Bu gürültü, uygun şekilde korunmayan veri kablolarında ciddi parazit sorunları yaratır.

Topraklama ve Eşpotansiyel Sorunları

Yetersiz veya dengesiz topraklama, parazitin bastırılmasını zorlaştırır. Topraklama süreksizlikleri, kablo koruma sistemlerinin ekranlama etkisini azaltır.

Anti-Parazitli Kablo Koruma Yaklaşımının Temel İlkeleri

Anti-parazitli koruma, yalnızca bir malzeme seçimi değil; bütüncül bir mühendislik yaklaşımıdır. Bu yaklaşım üç temel başlıkta ele alınabilir:

1. Fiziksel ayırma ve güzergâh planlaması

2. Elektromanyetik ekranlama

3. Topraklama ve süreklilik

Bu üç unsurdan biri eksik olduğunda, parazit kontrolü zayıflar.

Fiziksel Ayırma ve Güzergâh Planlaması

Yüksek hızlı veri kabloları, mümkün olduğunca güç kablolarından ayrı güzergâhlardan geçirilmelidir. Paralel uzun mesafeler boyunca birlikte ilerleyen güç ve veri hatları, parazit riskini ciddi biçimde artırır.

Kablo koruma sistemleri, bu ayırmayı destekleyecek şekilde tasarlanmalı; veri ve güç hatları için ayrı kanallar veya borular tercih edilmelidir. Bu basit önlem, çoğu zaman ek ekranlama ihtiyacını azaltır.

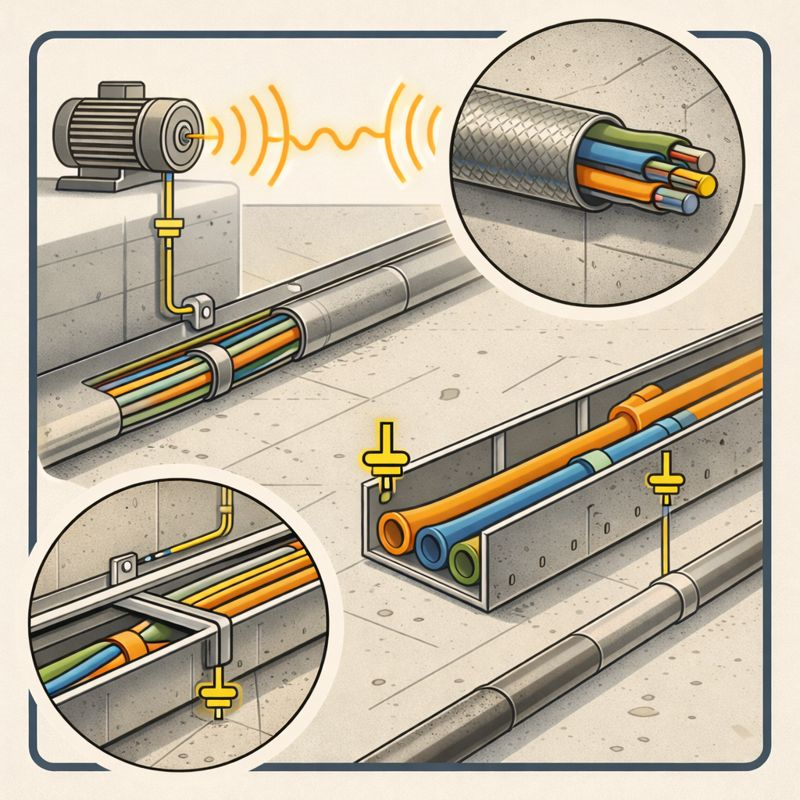

Elektromanyetik Ekranlama Sağlayan Koruma Sistemleri

Metal Tabanlı Koruma Sistemleri

Metal kablo kanalları ve borular, doğru şekilde topraklandıklarında elektromanyetik alanları sönümleyerek ekranlama etkisi sağlar. Bu sistemler, yüksek parazitli endüstriyel ortamlarda sıklıkla tercih edilir.

Ancak metal sistemlerin ekranlama performansı, bağlantı noktalarının elektriksel sürekliliğine bağlıdır. Gevşek veya oksitlenmiş bağlantılar, ekranlama etkinliğini düşürür.

Kompozit ve Özel Kaplamalı Çözümler

Bazı uygulamalarda metal çözümler mekanik veya kimyasal nedenlerle uygun olmayabilir. Bu durumlarda, parazit sönümleyici özelliklere sahip özel kaplamalı veya kompozit koruma sistemleri tercih edilebilir. Bu çözümler, metal kadar güçlü bir ekranlama sunmasa da belirli frekans aralıklarında etkili olabilir.

Kablo Ekranı ile Koruma Sistemi Arasındaki İlişki

Yüksek hızlı veri kabloları genellikle kendi ekranlama katmanlarına sahiptir. Ancak kablo ekranı ile kablo koruma sistemi arasında uyumlu bir ilişki kurulmadığında, beklenen parazit bastırma performansı elde edilemez.

Kablo ekranlarının uygun noktalardan topraklanması ve koruma sistemiyle elektriksel sürekliliğin sağlanması, parazitin kontrollü biçimde toprağa aktarılmasını mümkün kılar.

Topraklama ve Sürekliliğin Önemi

Anti-parazitli koruma çözümlerinin en kritik bileşeni, topraklama sürekliliğidir. Metal koruma sistemleri, ekranlama görevini ancak düşük empedanslı bir topraklama yolu ile yerine getirebilir.

Çok noktadan, rastgele yapılan topraklamalar ise parazit akımlarının dolaşmasına ve yeni sorunlar oluşmasına neden olabilir. Bu nedenle topraklama tasarımı, sistemin başında planlanmalı ve ölçümlerle doğrulanmalıdır.

Uygulamada Sık Yapılan Hatalar

Sahada sıkça karşılaşılan hatalardan bazıları şunlardır:

• Ekranlı kablo kullanıldığı için ek korumaya gerek olmadığının düşünülmesi

• Metal kanalların topraklanmadan bırakılması

• Güç ve veri kablolarının aynı kanalda taşınması

• Bağlantı sürekliliğinin ölçülmemesi

Bu hatalar, yüksek kaliteli kablolar kullanılsa bile parazit sorunlarının ortaya çıkmasına yol açar.

Test ve Doğrulama Yaklaşımları

Anti-parazitli koruma çözümlerinin etkinliği, yalnızca teorik olarak değil; ölçümlerle de doğrulanmalıdır. Gürültü seviyesi ölçümleri, veri hatası istatistikleri ve saha testleri, uygulamanın başarısını değerlendirmede önemli araçlardır.

Sonuç

Yüksek hızlı veri kablolarında parazit, yalnızca bir kablo sorunu değil; bütünsel bir sistem problemidir. Anti-parazitli kablo koruma çözümleri, doğru güzergâh planlaması, etkili ekranlama ve güvenilir topraklama ile birlikte ele alındığında gerçek fayda sağlar. Bu yaklaşım, veri bütünlüğünü korumanın yanı sıra sistem kararlılığını ve uzun vadeli performansı da güvence altına alır.
