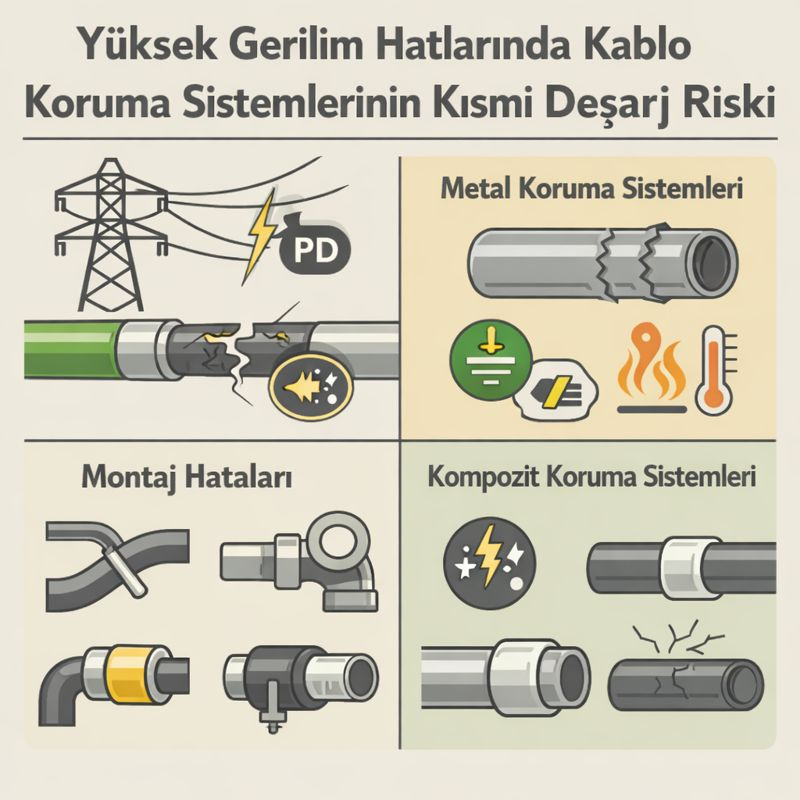

Yüksek Gerilim Hatlarında Kablo Koruma Sistemlerinin Kısmi Deşarj Riski

Yüksek gerilim (YG) hatlarında enerji sürekliliği, yalnızca iletkenin elektriksel kapasitesiyle değil; çevresel koşullara, montaj geometrisine ve kullanılan kablo koruma sistemlerinin fiziksel–elektriksel uyumuna da doğrudan bağlıdır. Bu noktada en kritik ve çoğu zaman gözden kaçırılan risklerden biri kısmi deşarj (partial discharge – PD) olgusudur. Kısmi deşarj, tam bir elektriksel ark oluşmadan, izolasyon sisteminin zayıf noktalarında gerçekleşen mikro deşarjlar olarak tanımlanır. Yüksek gerilim uygulamalarında bu mikro olaylar, zamanla ciddi izolasyon hasarlarına ve ani arızalara yol açabilir.

Bu makalede, yüksek gerilim hatlarında kullanılan kablo koruma sistemlerinin kısmi deşarj riskini nasıl etkilediği; hangi tasarım ve montaj hatalarının PD oluşumunu tetiklediği ve bu risklerin nasıl minimize edilebileceği teknik bir çerçevede ele alınacaktır.

Kısmi Deşarj Nedir ve Neden Tehlikelidir?

Kısmi deşarj, iki iletken arasında elektriksel olarak aktif olan ancak tüm yalıtım boşluğunu köprülemeyen deşarj türüdür. Genellikle hava boşlukları, izolasyon içindeki mikro çatlaklar, keskin kenarlar veya homojen olmayan elektrik alan dağılımları nedeniyle ortaya çıkar.

Tehlikesi şuradan gelir:

• Tekil bir PD olayı çoğu zaman sistem tarafından “arıza” olarak algılanmaz.

• Ancak sürekli tekrarlandığında izolasyon malzemesinde karbonizasyon, mikro çatlak genişlemesi ve dielektrik yaşlanma yaratır.

• Bu süreç sonunda ani ve tam bir yalıtım delinmesi meydana gelir.

Yüksek gerilim hatlarında PD, çoğu zaman “sessiz” ilerleyen ama sonuçları çok pahalı olan bir süreçtir.

Kablo Koruma Sistemlerinin Elektrik Alan Dağılımına Etkisi

YG hatlarında kullanılan kablo koruma sistemleri (metal borular, kompozit kanallar, spiral veya rijit muhafazalar) yalnızca mekanik bir görev üstlenmez. Aynı zamanda çevresindeki elektrik alanın geometrisini de belirler.

Yanlış seçilmiş veya hatalı monte edilmiş bir koruma sistemi şu sorunlara yol açabilir:

• Keskin metal kenarlar: Elektrik alan yoğunluğunu lokal olarak artırır.

• Düzensiz iç yüzeyler: Alan çizgilerinin homojen dağılmasını engeller.

• Hava boşlukları: Kablo ile koruma sistemi arasında kalan mikro boşluklar PD için ideal ortam oluşturur.

• Topraklama süreksizliği: Metal koruma elemanlarında potansiyel farklara neden olur.

Bu durumlarda kablonun kendi izolasyonu sağlam olsa bile, dış çevrede oluşan alan bozulmaları PD riskini ciddi biçimde artırır.

Metal Kablo Koruma Sistemlerinde PD Riskleri

Metal esaslı kablo koruma sistemleri (örneğin çelik veya galvanizli borular), yüksek mekanik dayanım sunmalarına rağmen PD açısından dikkatli tasarım gerektirir.

Başlıca riskler şunlardır:

• Keskin ağız ve rakor geçişleri: Kablo kılıfında lokal elektrik alan yığılması oluşturur.

• Eksik veya zayıf topraklama: Boru boyunca potansiyel fark oluşmasına neden olur.

• Isıl genleşme sonrası mikroskobik boşluklar: Kablo ile boru arasında düzensiz hava cepleri yaratır.

• Yangın veya aşırı ısınma sonrası kaplama bozulmaları: Yüzey pürüzlülüğünü artırarak PD ihtimalini yükseltir.

Bu nedenle metal koruma sistemleri, yalnızca mekanik uygunlukla değil; elektrik alan sürekliliği dikkate alınarak değerlendirilmelidir.

Kompozit ve Polimer Tabanlı Koruma Sistemleri

Kompozit ve polimer esaslı kablo koruma sistemleri, elektriksel olarak yalıtkan olmaları nedeniyle bazı durumlarda PD riskini azaltıcı bir avantaj sunar. Ancak bu sistemler de tamamen risksiz değildir.

Olası problemler:

• Statik elektrik birikimi: Yalıtkan yüzeylerde yük birikmesi, lokal alan bozulmalarına yol açabilir.

• Malzeme yaşlanması: UV, sıcaklık ve kimyasal etkilere bağlı mikroyapı bozulmaları PD başlangıç noktası olabilir.

• Bağlantı noktalarında metal–polimer geçişleri: Alan süreksizliği yaratabilir.

Bu tür sistemlerde yüzey kalitesi, malzeme homojenliği ve çevresel dayanım PD açısından belirleyici unsurlardır.

Montaj Hatalarının Kısmi Deşarj Üzerindeki Etkisi

YG hatlarında PD’nin büyük bir kısmı tasarımdan değil, uygulama hatalarından kaynaklanır. En sık karşılaşılan montaj kaynaklı riskler şunlardır:

• Kablonun koruma sistemi içinde zorlanarak çekilmesi

• Minimum bükülme yarıçaplarının ihlal edilmesi

• Rakor ve girişlerde uygun pah kırma yapılmaması

• Kablo ile koruma sistemi arasında dolgu veya ara katman kullanılmaması

• Topraklama sürekliliğinin ölçümle doğrulanmaması

Bu hatalar, ilk devreye alma anında sorun yaratmayabilir; ancak zamanla PD aktivitelerinin başlamasına zemin hazırlar.

Kısmi Deşarj Riskini Azaltmaya Yönelik Tasarım İlkeleri

YG hatlarında kablo koruma sistemleri seçilirken ve uygulanırken şu prensipler PD riskini ciddi ölçüde azaltır:

1. Elektrik alan homojenliği öncelikli tasarım kriteri olmalıdır.

2. Keskin kenar, ani kesit değişimi ve boşluklardan kaçınılmalıdır.

3. Metal koruma sistemlerinde sürekli ve düşük empedanslı topraklama sağlanmalıdır.

4. Kablo–koruma sistemi arası temas veya kontrollü dolgu çözümleri tercih edilmelidir.

5. Termal genleşme ve yangın sonrası davranış senaryoları tasarım aşamasında öngörülmelidir.

Bu yaklaşım, kablo izolasyonunun ömrünü uzattığı gibi sistemin öngörülebilirliğini de artırır.

Sonuç

Kısmi deşarj, yüksek gerilim hatlarında çoğu zaman görünmeyen ama en yıkıcı risklerden biridir. Kablo koruma sistemleri bu riskin ya tetikleyicisi ya da önleyicisi olabilir. Doğru malzeme seçimi, elektrik alan farkındalığıyla yapılan tasarım ve disiplinli montaj uygulamaları sayesinde PD riski büyük ölçüde kontrol altına alınabilir.

Unutulmamalıdır ki, yüksek gerilim sistemlerinde güvenlik yalnızca kablonun içinde değil; onu çevreleyen her detayda başlar.
