Yüksek Akım Dalgalanmalarının Kablo Koruma Sistemlerinde Mikro Hasar Oluşturması

Endüstriyel elektrik tesisatlarında kablo koruma sistemleri çoğu zaman yalnızca mekanik ve çevresel risklere karşı bir önlem olarak değerlendirilir. Oysa modern tesislerde karşılaşılan yüksek akım dalgalanmaları (inrush current, transient current, ani yük değişimleri) kablo kadar, onu çevreleyen koruma sistemleri üzerinde de mikro ölçekte yapısal hasarlar oluşturur. Bu hasarlar genellikle gözle görülmez; ancak uzun vadede sistem güvenliğini, topraklama sürekliliğini ve kablo ömrünü ciddi biçimde etkiler.

Bu makalede, yüksek akım dalgalanmalarının kablo koruma sistemlerinde nasıl mikro hasarlar yarattığı; bu hasarların fiziksel ve elektriksel mekanizmaları ve sahada neden çoğu zaman fark edilmediği teknik bir çerçevede ele alınacaktır.

Yüksek Akım Dalgalanması Nedir?

Yüksek akım dalgalanması, elektrik sisteminde kısa süreli fakat nominal değerin çok üzerinde gerçekleşen akım artışlarıdır. En sık şu durumlarda ortaya çıkar:

• Büyük motorların ilk kalkış anları

• Transformatör enerjilendirme süreçleri

• Kaynak makineleri ve yüksek güçlü sürücüler

• Kısa devreye yakın arıza koşulları

• Yüksek hızlı anahtarlama yapan güç elektroniği sistemleri

Bu dalgalanmalar genellikle milisaniye–saniye mertebesinde sürer. Ancak oluşturdukları elektromanyetik ve termal etkiler, kablo koruma sistemleri üzerinde kalıcı izler bırakabilir.

Akım Dalgalanmalarının Kablo Koruma Sistemlerine Etki Mekanizması

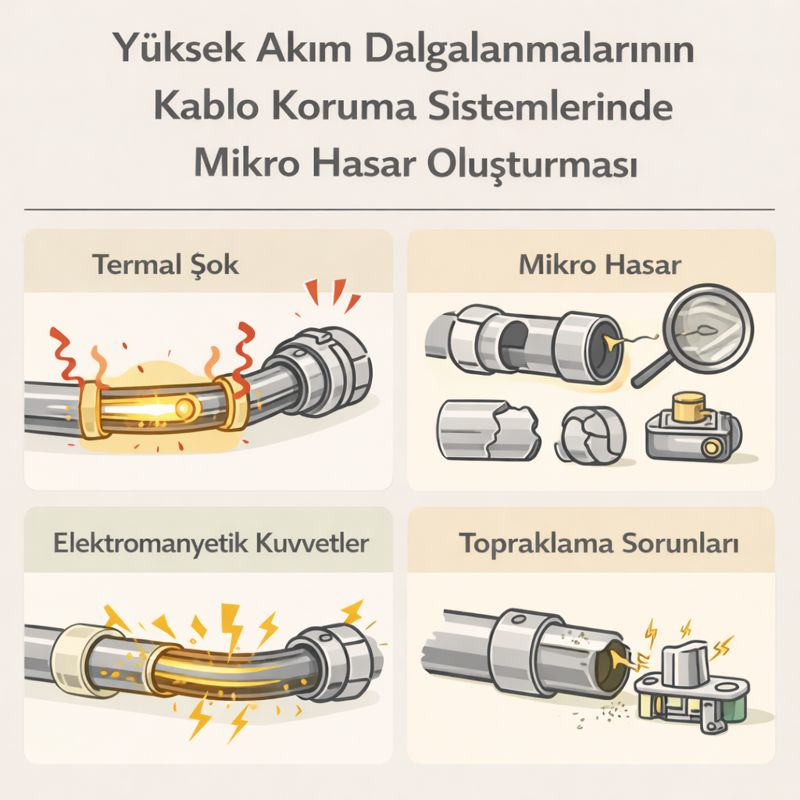

Kablo koruma sistemleri (metal borular, enerji zincirleri, metal kanal ve muhafazalar) yüksek akım dalgalanmalarından dolaylı olarak etkilenir. Bu etki üç ana mekanizma üzerinden gerçekleşir:

1. Termal Şok Etkisi
   Yüksek akım anlarında kablo iletkeni hızla ısınır. Bu ani ısı artışı, kabloya temas eden veya çok yakın konumda bulunan koruma sistemlerinde lokal genleşme–büzülme döngüleri oluşturur.

2. Elektromanyetik Kuvvetler
   Yüksek akım, iletken etrafında güçlü manyetik alanlar oluşturur. Bu alanlar, metal koruma elemanlarında mikroskobik titreşimler ve mekanik zorlanmalar yaratır.

3. Topraklama Yolu Üzerinden Taşınan Akımlar
   Bazı durumlarda dalgalanma akımlarının bir bölümü metal koruma sistemleri üzerinden topraklamaya akar. Bu durum, bağlantı noktalarında mikro arklar ve temas bozulmalarına neden olabilir.

Bu üç etki birleştiğinde, gözle görülmeyen fakat biriken hasarlar ortaya çıkar.

Mikro Hasar Nedir ve Neden Tehlikelidir?

Mikro hasar, makroskopik kırılma veya deformasyon yaratmayan; ancak malzemenin iç yapısında, yüzeyinde veya temas noktalarında oluşan bozulmalardır. Kablo koruma sistemlerinde mikro hasarlar genellikle şu biçimlerde görülür:

• Metal yüzeylerde mikroskobik çatlaklar

• Vidalı bağlantılarda temas yüzeyinin parlatılması veya yanması

• Kaplama tabakasında kılcal kopmalar

• Zincir veya boru bağlantılarında gevşeme başlangıcı

Bu hasarların tehlikesi, kendi kendini büyüten süreçler olmalarıdır. Bir kez başladıklarında titreşim, ısı ve akım etkisiyle hızla ilerlerler.

Metal Boru Sistemlerinde Mikro Hasar Oluşumu

Metal borular (EMT, IMC, RSC vb.), yüksek akım dalgalanmalarına maruz kaldıklarında özellikle bağlantı noktalarında zayıflar. Bunun temel nedenleri:

• Boru–rakor temas yüzeylerinde mikro ark oluşumu

• Galvaniz kaplamanın yerel olarak bozulması

• Vidalı bağlantılarda temas direncinin artması

• Topraklama sürekliliğinin mikroskobik düzeyde kesintiye uğraması

Bu durum, borunun mekanik olarak sağlam görünmesine rağmen elektriksel olarak “yaşlanmış” bir davranış sergilemesine yol açar.

Enerji Zincirleri ve Hareketli Sistemlerde Etki

Enerji zincirleri, hem hareket hem de akım etkisini birlikte yaşadıkları için mikro hasara daha açıktır. Yüksek akım dalgalanmaları sırasında:

• Zincir içindeki kablolar ani ısınma yaşar

• Zincir halkalarında termal genleşme farkları oluşur

• Pim ve mafsal bölgelerinde mikrotitreşimler artar

Bu süreç, zincirin geometrik doğruluğunu doğrudan bozmasa bile, malzeme yorgunluğunu hızlandırır. Sonuç olarak zincir beklenenden çok daha kısa sürede uzama ve aşınma belirtileri göstermeye başlar.

Kaplama ve Yüzey Bozulmalarının Rolü

Kablo koruma sistemlerinde kullanılan kaplamalar (galvaniz, nikel, boya vb.) mikro hasarların ilk ortaya çıktığı katmandır. Yüksek akım dalgalanmaları:

• Kaplama ile ana metal arasında mikro ayrışmalar oluşturur

• Isıl döngüler nedeniyle kaplamanın elastikiyetini kaybettirir

• Korozyon için başlangıç noktaları yaratır

Bu aşamadan sonra nem, kimyasal buharlar ve ortam havası hasarı hızlandırır.

Sahada Neden Fark Edilmez?

Mikro hasarların en tehlikeli yönü, rutin kontrollerde genellikle tespit edilememesidir. Çünkü:

• Görsel olarak boru ve aksesuarlar sağlam görünür

• Elektriksel süreklilik ölçümleri kısa vadede sorun göstermez

• Mekanik testler başlangıç aşamasındaki hasarı yakalayamaz

Ancak sistem birkaç yıl içinde beklenmedik topraklama sorunları, kablo izolasyon arızaları veya bağlantı noktası ısınmalarıyla kendini gösterir.

Mikro Hasar Riskini Azaltmaya Yönelik Yaklaşımlar

Yüksek akım dalgalanmalarının etkisini tamamen ortadan kaldırmak mümkün değildir; ancak etkileri kontrol altına alınabilir:

• Yüksek akım uygulamalarında metal koruma sistemlerinin topraklama sürekliliği özel olarak tasarlanmalıdır.

• Vidalı ve temaslı bağlantılarda yüksek temas basıncı sağlayan aksesuarlar kullanılmalıdır.

• Kaplama kalitesi düşük ürünlerden kaçınılmalıdır.

• Yüksek akım dalgalanması olan hatlarda periyodik termal ve mekanik kontroller yapılmalıdır.

Bu yaklaşım, mikro hasarların makro arızalara dönüşmesini engeller.

Sonuç

Yüksek akım dalgalanmaları, kablo koruma sistemlerinde sessiz fakat birikimli mikro hasarlara yol açar. Bu hasarlar çoğu zaman fark edilmez; ancak sistem ömrünü kısaltan, güvenliği azaltan temel faktörlerden biridir. Kablo koruma sistemlerini yalnızca mekanik bir muhafaza olarak değil, elektriksel davranışın da bir parçası olarak değerlendirmek; modern tesislerde güvenliğin vazgeçilmez koşuludur.
