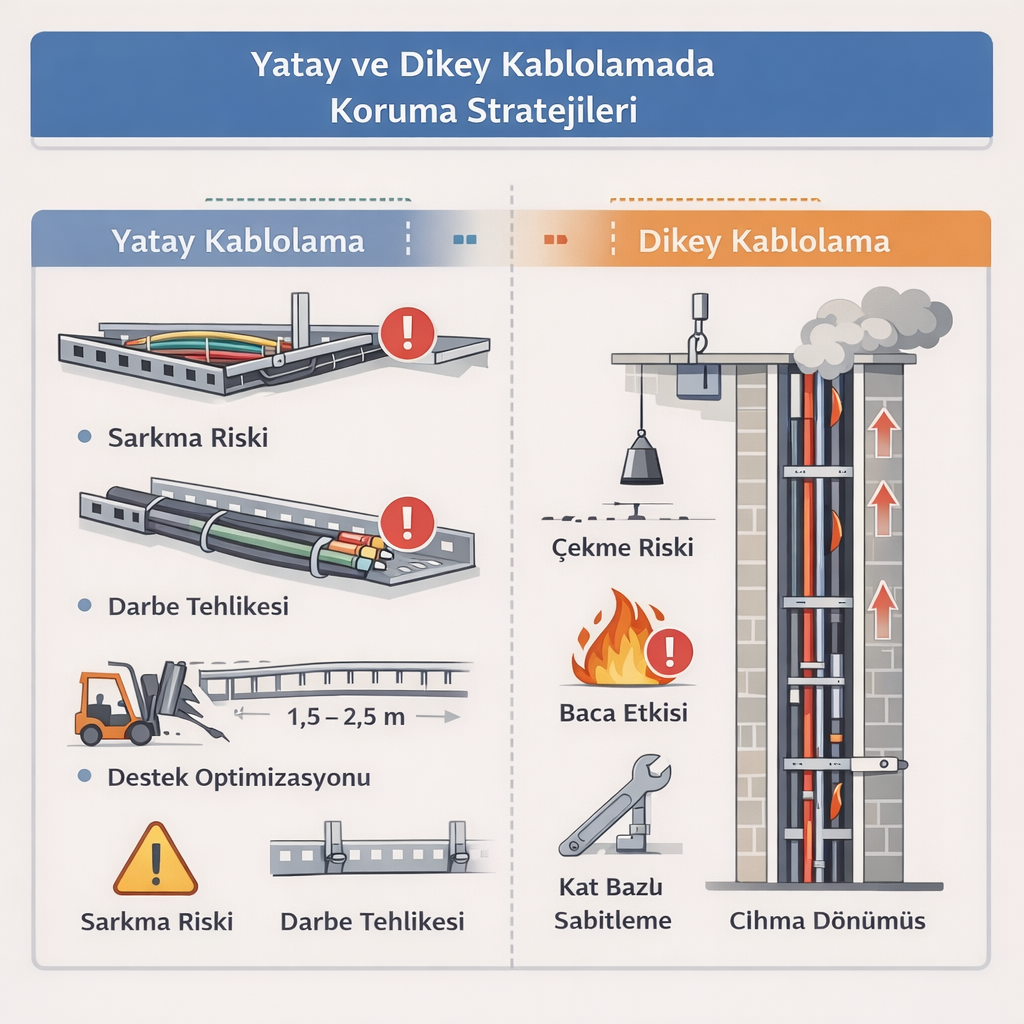

Yatay Ve Dikey Kablolamada Farklı Koruma Stratejileri

Endüstriyel tesislerde ve yüksek katlı yapılarda kablo koruma tasarımı yapılırken en sık yapılan hata, yatay ve dikey hatların aynı mühendislik refleksiyle değerlendirilmesidir. Oysa fizik kuralları değişir; yük yönü değişir, risk tipi değişir, yangın davranışı değişir. Doğru strateji, yön farkını tasarımın merkezine koymakla başlar.

1. Yatay Kablolamada Temel Riskler

Yatay hatlarda temel problem yerçekimi değil, sarkma ve mekanik darbedir. Özellikle uzun açıklıklarda:

• Kablo tavalarında sehim oluşur

• Kablo ağırlığı tavaya sürekli yük bindirir

• Vibrasyon varsa bağlantı noktaları gevşer

• Endüstriyel alanlarda forklift çarpma riski vardır

Bu nedenle yatay kablolamada koruma stratejisi üç başlıkta ele alınmalıdır:

1. Mekanik Dayanım
Tava kalınlığı, kenar yüksekliği ve bağlantı elemanları yük hesabına göre seçilmelidir.

2. Destek Aralığı Optimizasyonu
Sehim kontrolü için askı mesafeleri doğru hesaplanmalıdır. Genellikle 1,5 – 2,5 metre aralığı kullanılır ancak bu değer kablo ağırlığına göre değişir.

3. Darbe Koruması
Üretim alanlarında açık tava yerine kapalı metal kanal veya EMT boru tercih edilmelidir.

Yatay kablolamada yangın riski daha lokal ilerler; baca etkisi genellikle oluşmaz. Ancak yoğun kablo demetlerinde yatay yayılım hızlı olabilir.

2. Dikey Kablolamada Kritik Riskler

Dikey kablolama tamamen farklıdır. Burada en büyük risk yerçekimi ve baca etkisidir.

Dikey şaftlarda:

• Kablo ağırlığı aşağı yönde sürekli çekme kuvveti oluşturur

• Sabitleme noktaları yetersizse kablo zamanla aşağı kayar

• Yangın durumunda sıcak hava yükselerek alevi üst katlara taşır

Bu nedenle dikey kablolamada strateji daha disiplinlidir.

3. Dikey Hatlarda Mekanik Koruma Yaklaşımı

1. Kat Bazlı Sabitleme
Her katta kablo taşıyıcı sistem bağımsız sabitlenmelidir. Yük yalnızca üst askıya bırakılmamalıdır.

2. Çekme Yükü Hesabı
Toplam kablo ağırlığı metre başına kg olarak hesaplanmalı ve alt sabitleme noktalarının taşıyabileceği maksimum yük belirlenmelidir.

Örnek:

Metre başına 2 kg gelen bir enerji hattı 20 metre dikey ilerliyorsa:

Toplam yük = 40 kg

Bağlantı noktası minimum 2 kat güvenlik katsayısıyla seçilmelidir.

3. Metal Boru Kullanımı
Dikey geçişlerde EMT boru veya kapalı kanal tercih edilmesi alev yayılımını sınırlar ve baca etkisini azaltır.

4. Yangın Davranışı Farkı

Yatay hatta yangın ilerlemesi genellikle lineer olur.
Dikey hatta ise yangın hızlanır.

Bunun sebebi:

• Sıcak hava yükselir

• Oksijen beslemesi artar

• Şaft geometrisi bacaya dönüşür

Bu yüzden dikey kablolamada:

• Kat geçiş bariyerleri

• Yangın durdurucu malzemeler

• Halojensiz kablo tercihleri

zorunlu mühendislik refleksi olmalıdır.

5. Titreşim ve Dinamik Yük Etkisi

Yatay sistemlerde titreşim genellikle yatay eksende olur.
Dikey sistemlerde titreşim + çekme birlikte çalışır.

Özellikle:

• Asansör şaftları

• Üretim kuleleri

• Yüksek makine gövdeleri

gibi alanlarda kablo koruma sistemleri yalnızca statik değil dinamik hesapla değerlendirilmelidir.

6. Tasarımda Sık Yapılan Hatalar

1. Yatay askı aralığını dikey hatta aynen uygulamak

2. Dikey hatta yalnızca üstten askı kullanmak

3. Yangın bariyerlerini ihmal etmek

4. Kablo yoğunluğunu şaft içinde kontrol etmemek

5. Aşırı dolu tava kullanmak

Bu hatalar sistem ömrünü ve güvenliği ciddi şekilde düşürür.

7. Stratejik Karşılaştırma Tablosu (Mantıksal)

8. Mühendislik Bakış Açısı

Kablo koruma stratejisi yön bağımlıdır.

Yatayda sor:

• Sehim ne kadar?

• Askı aralığı doğru mu?

• Darbe riski var mı?

Dikeyde sor:

• Toplam çekme yükü nedir?

• Sabitleme noktaları yeterli mi?

• Yangın geçişi nasıl engellenecek?

Bu sorular sorulmadan yapılan tasarım eksiktir.

Sonuç

Yatay ve dikey kablolama aynı sistemin iki farklı fiziksel gerçekliğidir. Aynı ürün kullanılabilir; ancak strateji farklı olmak zorundadır.

Doğru mühendislik yaklaşımı:

• Yük yönünü analiz eder

• Yangın davranışını hesaba katar

• Mekanik ve termal riskleri ayrı ayrı değerlendirir

• Uygun koruma sistemini yön bazlı seçer

Kablo koruma, sadece ürünü seçmek değil; hattın yönünü anlamaktır.
