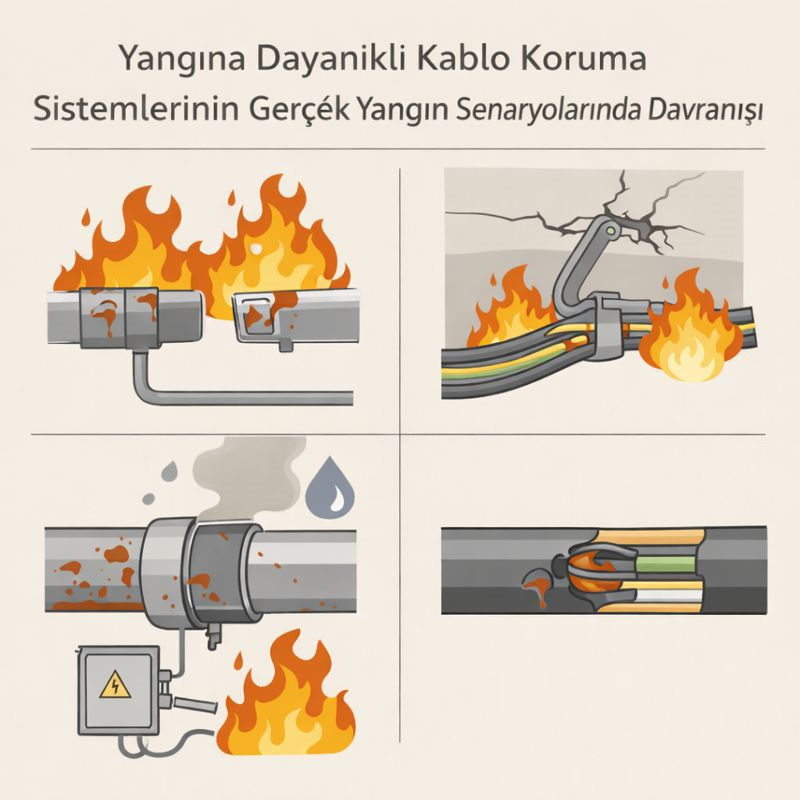

Yangına Dayanıklı Kablo Koruma Sistemlerinin Gerçek Yangın Senaryolarında Davranışı

Yangına dayanıklı kablo koruma sistemleri, teknik dokümanlarda çoğu zaman belirli sıcaklık değerleri, test süreleri ve standart referanslarıyla tanımlanır. Ancak gerçek bir yangın, laboratuvar koşullarından çok daha karmaşık, düzensiz ve yıkıcıdır. Ani sıcaklık artışları, alev teması, duman basıncı, yapısal çökmeler ve söndürme sırasında kullanılan su ya da kimyasallar; kablo koruma sistemlerinin davranışını kökten değiştirir. Bu makalede, yangına dayanıklı olarak tanımlanan kablo koruma çözümlerinin gerçek yangın senaryolarında nasıl davrandığı, hangi noktalarda beklentileri karşıladığı ve nerelerde zayıflık gösterdiği mühendislik bakış açısıyla ele alınmaktadır.

“Yangına Dayanım” Ne Anlama Gelir?

Yangına dayanım, çoğu zaman yanlış yorumlanan bir kavramdır. Bir kablo koruma sisteminin yangına dayanıklı olması:

• Yangını durduracağı

• Alev almayacağı

• Sınırsız süreyle bütünlüğünü koruyacağı

anlamına gelmez. Gerçekte bu ifade, belirli bir süre boyunca (örneğin 30, 60 veya 90 dakika) fonksiyonunu kabul edilebilir düzeyde sürdürebilmesini tanımlar. Bu fonksiyon, genellikle:

• Kablonun mekanik olarak korunması

• Devrenin belirli süre çalışır kalması

• Alevin yayılmasının geciktirilmesi

şeklinde değerlendirilir.

Gerçek Yangın Senaryolarının Özellikleri

Hızlı ve Düzensiz Isınma

Gerçek bir yangında sıcaklık artışı lineer değildir. Bazı bölgelerde saniyeler içinde 600–800 °C seviyelerine ulaşılırken, yakın bir noktada sıcaklık çok daha düşük kalabilir. Bu durum:

• Malzemelerde ani genleşme

• Bağlantı noktalarında zorlanma

• Kaplama ve izolasyon katmanlarında çatlama

oluşturur.

Alev + Duman + Kimyasal Etkileşim

Yangın yalnızca alevden ibaret değildir. Yanma sonucu oluşan gazlar, asidik dumanlar ve partiküller kablo koruma sistemleri üzerinde ciddi kimyasal yük oluşturur. Özellikle metal sistemlerde bu etki, yangın söndürüldükten sonra bile devam eden ikincil korozyon riskini doğurur.

Mekanik Darbe ve Yapısal Hareket

Yangın sırasında yapı elemanlarının genleşmesi, eğilmesi veya kısmen çökmesi mümkündür. Bu hareketler, kablo koruma sistemlerinin sabitlenmiş olduğu noktaları zorlar ve teorik olarak sağlam görünen sistemler pratikte hasar alabilir.

Metal Kablo Koruma Sistemlerinin Davranışı

EMT ve İnce Cidarlı Metal Sistemler

İnce cidarlı metal borular, yüksek sıcaklık altında hızlı şekilde ısınır. Bu durum:

• Taşıyıcı özelliğin zayıflamasına

• Bağlantı noktalarında gevşemeye

• Isıl genleşme nedeniyle eksenel zorlanmaya

neden olur. Yangın sırasında tamamen kopmasalar bile, yangın sonrası elektriksel süreklilik çoğu zaman bozulur.

Kalın Cidarlı ve Çelik Tabanlı Sistemler

Daha kalın metal sistemler, ısıyı daha yavaş iletir ve mekanik bütünlüğünü daha uzun süre korur. Ancak bu avantajın bir bedeli vardır: yüksek ısıyı kabloya daha uzun süre ileterek izolasyon hasarını hızlandırabilirler. Yani mekanik olarak ayakta kalan bir sistem, elektriksel olarak işlevini kaybetmiş olabilir.

Metal Olmayan ve Kompozit Sistemler

Alev Geciktirici Plastik Sistemler

Alev geciktirici katkılı plastik kanallar, yangının ilk evresinde alev almayı geciktirir. Ancak gerçek yangınlarda:

• Belirli bir sıcaklıktan sonra yumuşama

• Taşıyıcı formun bozulması

• Kablonun sarkması veya açığa çıkması

kaçınılmazdır. Bu sistemler genellikle yangının yayılmasını geciktirme görevini yerine getirir, fakat uzun süreli mekanik koruma sağlamaz.

Mineral ve Seramik Esaslı Çözümler

Özel uygulamalarda kullanılan mineral yalıtımlı veya seramik bazlı koruma sistemleri, yüksek sıcaklıklara karşı daha dirençlidir. Ancak bu çözümler:

• Yüksek maliyetlidir

• Montaj toleransları düşüktür

• Darbe ve titreşime karşı hassas olabilir

Bu nedenle her projede uygulanabilir değildir.

Yangın Sırasında Kritik Başarısızlık Noktaları

Sabitleme ve Askı Sistemleri

Gerçek yangınlarda en sık başarısız olan unsur, kablo koruma elemanının kendisi değil; onu taşıyan askı ve sabitleme sistemleridir. Askı çubuklarının eğilmesi veya ankrajların kopması, tüm hattın çökmesine yol açabilir.

Birleşim ve Geçiş Noktaları

Rakorlar, manşonlar ve geçiş detayları, farklı malzemelerin bir araya geldiği zayıf noktalardır. Isıl genleşme farkları bu bölgelerde yoğunlaşır ve sistem bütünlüğü burada bozulur.

Yangın Sonrası Durum: Çalışıyor Görünen Sistemler

Yangın sonrası en tehlikeli senaryolardan biri, dışarıdan sağlam görünen ancak içten hasar almış kablo koruma sistemleridir. Bu durumda:

• İzolasyon erimiş olabilir

• Metal sistemler elektriksel olarak süreksiz hâle gelmiş olabilir

• Gizli kısa devre ve kaçak riskleri oluşabilir

Bu nedenle yangın sonrası yalnızca görsel kontrol yeterli değildir; sistemin mutlaka elektriksel ve mekanik olarak yeniden değerlendirilmesi gerekir.

Tasarımda Gerçek Senaryoyu Düşünmek

Yangına dayanıklı kablo koruma seçimi yapılırken yalnızca katalog değerlerine bakmak yeterli değildir. Tasarımcı şu soruları sormalıdır:

• Yangın nerede başlayabilir?

• Alev ve duman hangi yönde ilerler?

• Sistem söndürme sırasında neye maruz kalır?

• Yangın sonrası sistemden ne bekleniyor: tamamen çalışır kalması mı, kontrollü devre dışı kalması mı?

Bu soruların cevapları, doğru sistem seçimini belirler.

Sonuç

Yangına dayanıklı kablo koruma sistemleri, gerçek yangın senaryolarında tek başına “yangına dayanıklı” etiketiyle değerlendirilemez. Gerçek performans; malzeme davranışı, montaj detayları, sabitleme sistemleri ve yangın sonrası koşullarla birlikte şekillenir. Bir sistem yangın sırasında ayakta kalabilir ancak fonksiyonunu yitirebilir; ya da kısa süreli koruma sağlayarak daha büyük bir felaketi önleyebilir. Bu nedenle mühendislik yaklaşımı, ideal test senaryoları yerine gerçek yangın davranışını merkeze almalıdır.
