Yangın Bölgesi Geçişlerinde Kablo Koruma Sistemlerinin Tasarım Kriterleri

Binalar ve endüstriyel tesisler, yangın güvenliği açısından bölgelere ayrılarak tasarlanır. Bu yangın bölgeleri, olası bir yangının yayılmasını sınırlamak, tahliye ve müdahale için zaman kazandırmak amacıyla oluşturulur. Ancak bu bölmeler, yalnızca duvar ve döşemelerle değil; bu elemanlardan geçen tüm tesisatlarla birlikte bir bütün olarak değerlendirilmelidir.

Elektrik tesisatları, yangın bölgeleri arasındaki en kritik geçiş unsurlarından biridir. Kabloların geçtiği her delik, potansiyel bir yangın zayıf noktasıdır. Bu nedenle yangın bölgesi geçişlerinde kablo koruma sistemlerinin tasarımı, sıradan bir montaj detayı değil; yangın güvenliğinin anahtar bileşenlerinden biridir.

Yangın Bölgesi Geçişi Neden Kritik Bir Noktadır?

Yangın bölmeleri, yangının üç temel unsurunu kontrol altına almayı hedefler:

• Alev

• Isı

• Duman ve toksik gazlar

Kablo koruma sistemleri bu bölmeleri deldiğinde, kontrolsüz bir açıklık oluşabilir. Bu açıklık:

• Alevin diğer bölgeye sıçramasına

• Dumanın hızla yayılmasına

• Isının taşıyıcı elemanlara ulaşmasına

neden olabilir. Bu nedenle yangın bölgesi geçişleri, yangının en hızlı yayıldığı noktalar arasında yer alır.

Kablo Koruma Sistemlerinin Yangın Bölgesi İçindeki Rolü

Yangın bölgesi geçişlerinde kablo koruma sistemlerinden beklenen temel işlevler şunlardır:

• Yangın bölmesinin bütünlüğünü bozmamak

• Yangın sırasında açıklık oluşturmamak

• Alev ve duman geçişini sınırlamak

• Kabloların kontrolsüz şekilde yerinden çıkmasını önlemek

Burada önemli bir ayrım vardır:
Kablo koruma sistemi yangına dayanıklı olmak zorunda değildir; ancak yangının yayılmasına katkı sağlamamalıdır.

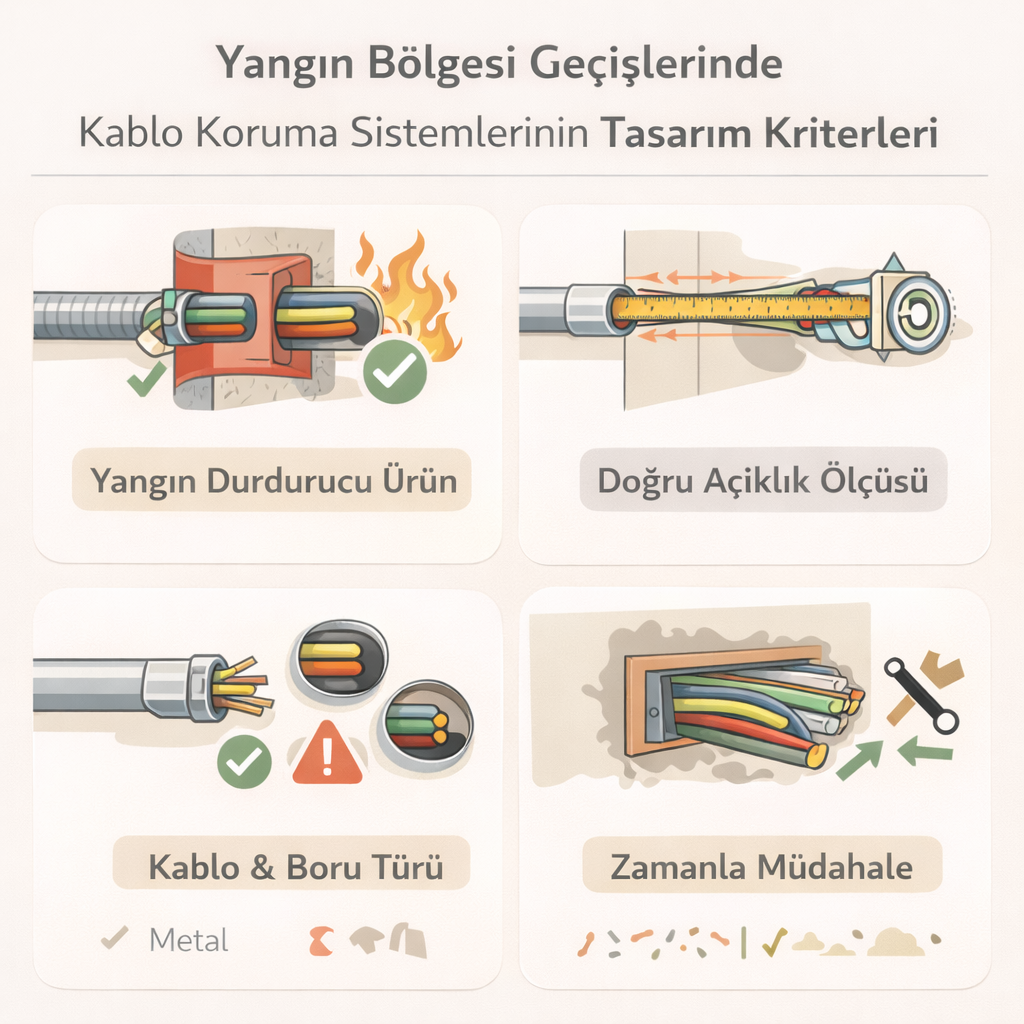

Geçiş Noktalarında Temel Tasarım Kriterleri

Yangın bölgesi geçişleri tasarlanırken şu kriterler birlikte ele alınmalıdır:

1. Bölme türü
Geçiş yapılan elemanın duvar mı, döşeme mi olduğu; taşıyıcı mı, bölücü mü olduğu tasarımı doğrudan etkiler.

2. Geçiş açıklığının boyutu
Gereğinden büyük açılan delikler, yangın durdurma sistemlerinin etkinliğini düşürür.

3. Kablo ve boru türü
Metal borular, spiral hortumlar veya plastik esaslı koruma sistemleri farklı yangın davranışları sergiler.

4. Geçiş detayının sürekliliği
Kablo koruma sistemi bölme içinde sonlanmamalı; kontrollü şekilde devam etmelidir.

Bu kriterlerden herhangi birinin ihmal edilmesi, geçişin işlevsiz hâle gelmesine neden olabilir.

Yangın Durdurucu Sistemlerle Uyum

Yangın bölgesi geçişlerinde en sık yapılan hata, kablo veya borunun etrafının rastgele dolgu malzemeleriyle kapatılmasıdır. Oysa yangın durdurma, rastgele değil; tanımlı sistemlerle yapılmalıdır.

Yangın durdurucu sistemlerin temel özellikleri şunlardır:

• Isı ile genleşerek boşluğu kapatmaları

• Belirli süre boyunca alev ve duman geçişini engellemeleri

• Geçiş yapılan elemanla uyumlu çalışmaları

Kablo koruma sistemleri, bu yangın durdurucularla birlikte çalışacak şekilde tasarlanmalıdır. Aksi hâlde boru veya kanal, yangın durdurucunun işlevini boşa çıkarabilir.

Metal Borular ve Yangın Bölgesi Geçişleri

Metal borular, yangın bölgesi geçişlerinde genellikle avantajlı kabul edilir. Bunun nedeni, yanmaz olmalarıdır. Ancak bu avantaj, yanlış detaylandırıldığında dezavantaja dönüşebilir.

Sık yapılan hatalar şunlardır:

• Borunun bölme içinde serbest bırakılması

• Boru ile yapı elemanı arasında boşluk bırakılması

• Borunun yangın durdurucu malzeme ile uyumsuz kullanılması

Metal boru yanmaz olabilir; ancak etrafındaki boşluk yangının ana taşıyıcısı hâline gelebilir. Bu nedenle metal borular da yangın durdurucu sistemlerle birlikte ele alınmalıdır.

Plastik ve Kompozit Koruma Sistemlerinde Riskler

Plastik esaslı kablo koruma sistemleri yangın bölgesi geçişlerinde daha dikkatli ele alınmalıdır. Çünkü bu sistemler:

• Yüksek sıcaklıkta yumuşayabilir

• Şekil değiştirerek açıklık oluşturabilir

• Damlayarak yangını farklı bölgelere taşıyabilir

Bu tür sistemlerin yangın bölmesi içinden geçmesi gerekiyorsa, mutlaka yangın sırasında şekil kaybını telafi edecek durdurucu çözümlerle desteklenmesi gerekir.

Kablo Sayısı ve Gelecekteki Değişiklikler

Yangın bölgesi geçişleri çoğu zaman “mevcut kablo sayısına” göre tasarlanır. Ancak bu yaklaşım uzun vadede risklidir. Zamanla:

• Yeni kablolar eklenir

• Mevcut kablolar değiştirilir

• Geçiş detayı bozulur

Bu nedenle tasarım aşamasında geçişlerin kontrollü şekilde büyüyebilecek yapıda olması gerekir. Aksi hâlde her müdahale, yangın bölmesinin bütünlüğünü biraz daha zayıflatır.

Denetimlerde En Sık Karşılaşılan Uygunsuzluklar

Yangın bölgesi geçişlerinde denetimlerde sıkça tespit edilen sorunlar şunlardır:

• Kabloların açık boşluklardan geçirilmesi

• Geçiş sonrası boşlukların köpük veya harçla doldurulması

• Kablo koruma sisteminin bölme içinde sonlandırılması

• Yangın durdurucu ürünlerin yanlış yerde kullanılması

Bu uygunsuzluklar, çoğu zaman “küçük detay” gibi görülür; ancak yangın anında sonuçları hayati olabilir.

Tasarımın Başında Sorulması Gereken Sorular

Sağlıklı bir yangın bölgesi geçiş tasarımı için şu soruların baştan sorulması gerekir:

• Bu geçiş yangın sırasında nasıl davranacak?

• Isı arttığında açıklık oluşur mu?

• Kablo koruma sistemi yerinde kalacak mı?

• Sonradan müdahaleler kontrol edilebilir mi?

Bu sorulara net cevaplar verilmeden yapılan tasarımlar, yangın güvenliğini şansa bırakır.

Sonuç

Yangın bölgesi geçişleri, kablo koruma sistemlerinin en kritik sınav alanıdır. Bu geçişler doğru tasarlanmadığında, en sağlam duvarlar ve en iyi kablolar bile işlevini yitirir. Kablo koruma sistemi, yangın bölmesinin zayıf noktası değil; kontrollü bir parçası olmalıdır.

Bu nedenle yangın bölgesi geçişleri, montaj sırasında “hallederiz” denilecek detaylar değil; tasarımın en başında ele alınması gereken mühendislik kararlarıdır. Yangın güvenliği, büyük önlemlerden çok, doğru çözülmüş küçük detaylarla sağlanır.
