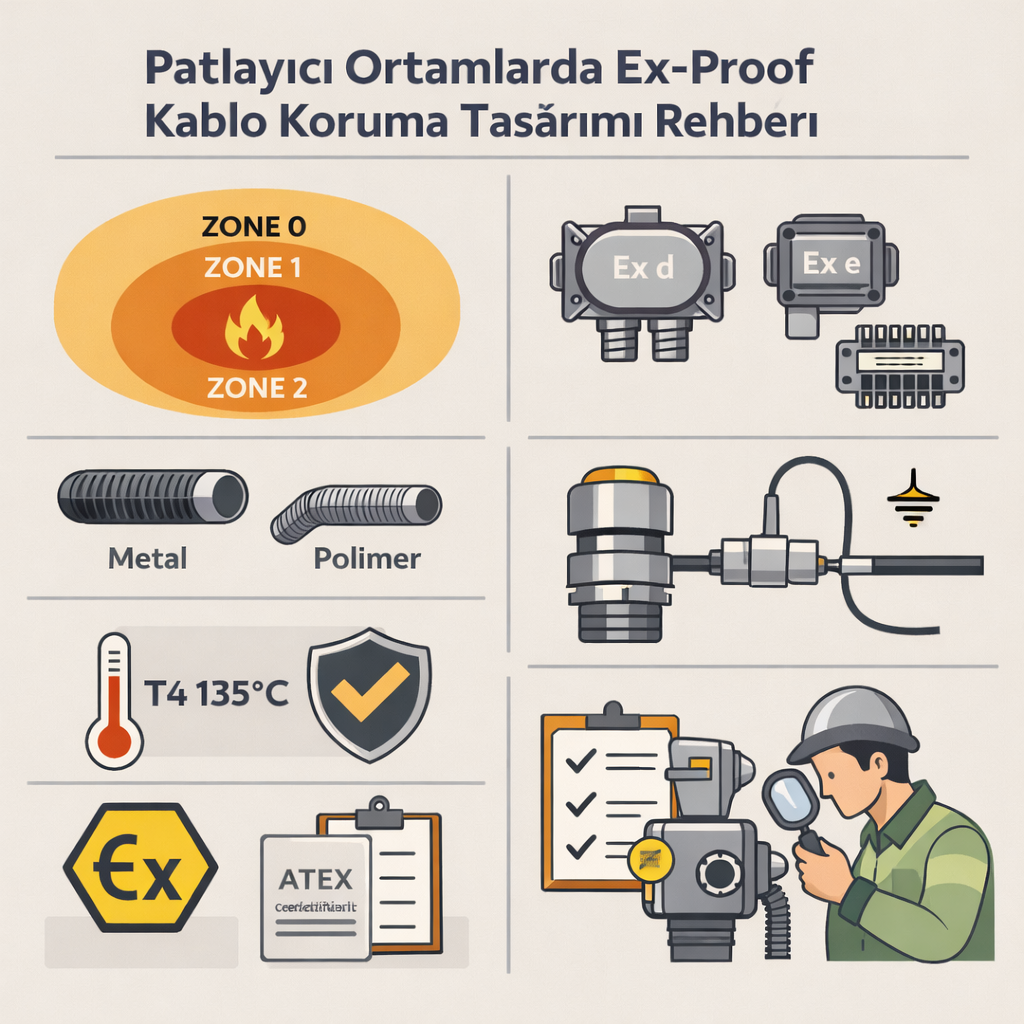

Patlayıcı Ortamlarda Ex-Proof Kablo Koruma Tasarım Rehberi

Patlayıcı ortamlarda elektrik tesisatı tasarlamak, klasik bir kablo koruma yaklaşımından tamamen farklıdır. Burada amaç yalnızca kabloyu fiziksel darbelere karşı korumak değil; kıvılcım, yüzey sıcaklığı ve statik elektrik gibi ateşleme kaynaklarını kontrol altına almaktır. Bu nedenle Ex-proof tasarım, mühendislik disiplininin en hassas alanlarından biridir.

1. Patlayıcı Ortamın Tanımlanması: Zone Mantığı

Tasarımın ilk adımı ortamın doğru sınıflandırılmasıdır. Gaz ve buhar bulunan alanlar için Zone 0, Zone 1 ve Zone 2; yanıcı toz bulunan alanlar için ise Zone 20, 21 ve 22 tanımları yapılır.

• Zone 0 / 20: Sürekli patlayıcı ortam varlığı

• Zone 1 / 21: Normal çalışma sırasında oluşma ihtimali yüksek

• Zone 2 / 22: Arıza durumlarında oluşabilecek risk

Yanlış zone değerlendirmesi, doğru ekipman seçilse bile sistemi güvensiz hale getirir. Bu nedenle saha analizi ve proses verileri esas alınmalıdır.

2. Ex Koruma Tiplerinin Anlaşılması

Ex-proof ekipman yalnızca “patlamaz” değildir; belirli prensiplere göre tasarlanmıştır. IEC 60079 serisi standartlarda tanımlanan başlıca koruma tipleri şunlardır:

• Ex d (Alev Sızdırmaz): Patlama olsa bile alev dışarı çıkmaz

• Ex e (Artırılmış Emniyet): Kıvılcım ve aşırı ısınma önlenir

• Ex i (Kendinden Güvenli): Enerji seviyesi ateşleme sınırının altında tutulur

• Ex t (Toz Koruması): Toz girişine karşı muhafaza

Kablo koruma tasarımında genellikle Ex d muhafaza ile Ex e bağlantı ekipmanları birlikte kullanılır.

3. Malzeme Seçimi: Metal mi Polimer mi?

Patlayıcı ortamlarda kablo koruma sistemleri çoğunlukla metal esaslıdır. Bunun nedeni:

• Statik elektriğin toprağa iletilmesi

• Mekanik dayanımın yüksek olması

• Yüksek sıcaklık toleransı

Galvanizli çelik spiral borular, paslanmaz çelik hortumlar ve Ex-proof metal rakorlar bu alanlarda yaygındır. Polimer malzemeler yalnızca sertifikalı ve antistatik özellikli ise tercih edilmelidir.

4. Rakor ve Sızdırmazlık Tasarımı

En kritik noktalardan biri kablonun muhafazaya girişidir. Ex-proof rakor seçimi şu kriterlere göre yapılır:

• Kablo tipi (zırhlı / zırhsız)

• Sıcaklık sınıfı (T1–T6)

• Gaz grubu (IIA, IIB, IIC)

• IP koruma seviyesi

Yanlış rakor kullanımı, alev sızdırmazlık zincirini bozar. Ayrıca sızdırmazlık bileşenleri montaj sırasında tork değerlerine uygun sıkılmalıdır.

5. Topraklama ve Eş Potansiyel Bağlantı

Patlayıcı ortamlarda statik elektrik büyük bir risk kaynağıdır. Metal kablo koruma sistemleri kesintisiz topraklama hattına bağlanmalıdır. EMT veya spiral boru sistemlerinde süreklilik testi yapılmalı ve bağlantı noktalarında iletkenlik ölçülmelidir.

Eş potansiyel baraları, sistemin tüm metal aksamını ortak referans noktasına bağlar. Bu uygulama kıvılcım riskini minimize eder.

6. Isı Yönetimi ve Yüzey Sıcaklığı

Ex-proof tasarımda yalnızca kıvılcım değil, yüzey sıcaklığı da kontrol edilmelidir. Seçilen ekipmanın yüzey sıcaklığı, ortam gazının tutuşma sıcaklığının altında kalmalıdır.

Örneğin T4 sınıfı bir ekipman maksimum 135°C yüzey sıcaklığına sahiptir. Kablo yoğunluğu, akım taşıma kapasitesi ve ortam sıcaklığı birlikte değerlendirilmelidir.

7. Mekanik Koruma ve Darbe Dayanımı

Patlayıcı ortamlarda çoğu zaman ağır sanayi koşulları vardır. Bu nedenle IK dayanım seviyesi, titreşim toleransı ve kimyasal direnç dikkate alınmalıdır.

Kablo koruma sistemi yalnızca elektriksel değil, mekanik olarak da güvenli olmalıdır.

8. Sertifikasyon ve Dokümantasyon

ATEX (2014/34/EU) ve IECEx sertifikaları, sistem bileşenlerinin uyumluluğunu gösterir. Ancak proje güvenliği için sadece ekipman sertifikası yeterli değildir.

Proje dosyasında şu belgeler bulunmalıdır:

• Zone planları

• Ekipman listesi ve Ex işaretlemeleri

• Topraklama test sonuçları

• Montaj prosedürleri

• Periyodik bakım planı

9. Periyodik Kontrol ve Bakım

Ex-proof sistemler “kur ve unut” mantığıyla çalışmaz. Vibrasyon, korozyon ve sıcaklık değişimleri zamanla bağlantı zayıflamalarına neden olabilir.

Periyodik kontrollerde şu noktalar incelenmelidir:

• Rakor gevşemeleri

• Korozyon izleri

• Sızdırmazlık elemanları

• Topraklama sürekliliği

Bakım planı olmadan Ex-proof tasarım eksik kalır.

Sonuç

Patlayıcı ortamlarda Ex-proof kablo koruma tasarımı; zone analizi, doğru ekipman seçimi, topraklama sürekliliği, sızdırmazlık disiplini ve düzenli bakımın birleşimidir.

Bu yaklaşım yalnızca yönetmelik gerekliliği değil, endüstriyel sürdürülebilirliğin temelidir.
