Otomasyon Panolarında Kablo Koruma Seçiminin Isı Yönetimine Etkisi

Otomasyon panoları, modern endüstriyel tesislerin beyni olarak kabul edilir. Sürücüler, PLC’ler, güç kaynakları, kontaktörler ve haberleşme modülleri gibi birçok ısı üreten bileşeni aynı hacim içinde barındırırlar. Bu yoğunluk, pano içi ısı yönetimini kritik bir mühendislik konusu hâline getirir. Çoğu zaman soğutma fanları, havalandırma panjurları veya iklimlendirme çözümleri ön plana çıkar; ancak kablo koruma sistemlerinin ısı yönetimine etkisi yeterince dikkate alınmaz.

Bu makalede, otomasyon panolarında kullanılan kablo koruma elemanlarının pano içi ısıl davranışı nasıl etkilediği, yanlış seçimlerin hangi riskleri doğurduğu ve doğru yaklaşımların sistem performansına katkısı mühendislik perspektifiyle ele alınmaktadır.

1. Pano İçinde Isı Nasıl Oluşur ve Nasıl Yayılır?

Otomasyon panolarında ısı üretimi kaçınılmazdır. Güç elektroniği bileşenleri çalıştıkça:

• Joule kayıpları oluşur

• Anahtarlama elemanları ısınır

• Transformatör ve güç kaynakları çevresel sıcaklığı artırır

Bu ısı, pano içinde konveksiyon, iletim ve radyasyon yoluyla yayılır. Kablo demetleri ve koruma sistemleri ise bu ısı akışının tam ortasında yer alır. Bu nedenle kablo koruma elemanları, yalnızca mekanik bir rol üstlenmez; pano içi termal dengenin aktif bir parçası hâline gelir.

2. Kablo Koruma Sistemlerinin Isıl Rolü

Pano içindeki kablo koruma sistemleri; spiral borular, kanal sistemleri, enerji zincirleri veya metal borular şeklinde olabilir. Bu elemanların her biri ısıyı farklı şekilde etkiler:

• Isıyı tutabilir

• Isının yönünü değiştirebilir

• Isı dağılımını homojenleştirebilir veya bozabilir

Yanlış seçilmiş bir kablo koruma sistemi, pano içinde lokal sıcaklık cepleri oluşmasına neden olur.

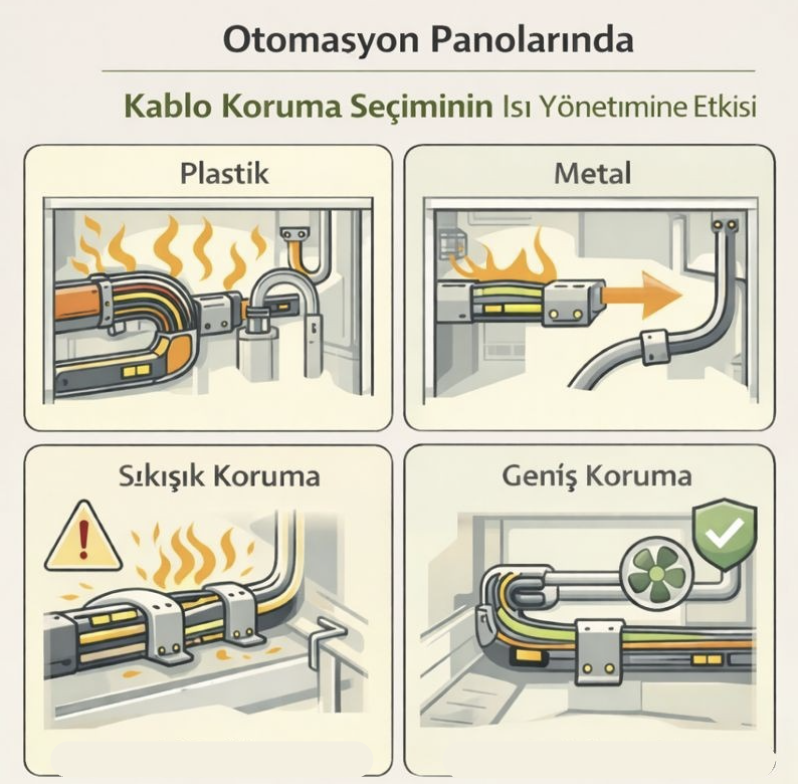

3. Plastik Bazlı Kablo Koruma Sistemlerinin Etkisi

Polimer esaslı spiral borular ve plastik kanallar, pano içlerinde sıkça tercih edilir. Bunun temel nedenleri montaj kolaylığı ve esnekliktir. Ancak bu malzemelerin ısıl davranışı dikkatle değerlendirilmelidir.

Plastik koruma sistemleri:

• Düşük ısıl iletkenliğe sahiptir

• Isıyı dış ortama aktarmakta zorlanır

• Kablo etrafında ısıyı hapsedebilir

Bu durum, özellikle yüksek akım taşıyan kabloların bulunduğu bölgelerde izolasyon sıcaklığının artmasına neden olur. İzolasyon sıcaklığındaki birkaç derecelik sürekli artış bile, kablo ömrünü ciddi şekilde kısaltabilir.

4. Metal Bazlı Kablo Koruma Sistemlerinin Avantaj ve Riskleri

EMT borular veya metal kablo kanalları, pano içi kablolamada ısı açısından farklı bir davranış sergiler. Metal malzemeler:

• Isıyı daha iyi iletir

• Pano gövdesine veya montaj yüzeyine ısı transferi sağlar

• Lokal sıcaklık birikimini azaltabilir

Ancak metal koruma sistemleri yanlış konumlandırıldığında, istenmeyen sonuçlar da doğurabilir. Isıyı pano içinde başka bir noktaya taşıyarak farklı bir bölgede sıcaklık yoğunlaşmasına yol açabilirler. Bu nedenle metal koruma elemanları, pano içi hava akışıyla uyumlu şekilde yerleştirilmelidir.

5. Kablo Demetleme ve Koruma Geometrisinin Isıya Etkisi

Kablo koruma seçimi yalnızca malzeme ile sınırlı değildir; geometri de en az malzeme kadar belirleyicidir.

• Dar kesitli koruma elemanları kabloları sıkıştırır

• Sıkışan kablolar arasında hava boşluğu azalır

• Konvektif soğuma zayıflar

Bu durum, özellikle sinyal ve güç kablolarının aynı koruma içinde taşındığı panolarda ısıl ve elektromanyetik sorunları birlikte doğurur. Geniş kesitli ve düzenli yerleşime izin veren koruma çözümleri, ısı yönetimini doğrudan iyileştirir.

6. Yanlış Kablo Koruma Seçiminin Tipik Sonuçları

Otomasyon panolarında yanlış kablo koruma seçimi genellikle şu sonuçlara yol açar:

• İzolasyon sıcaklığının sürekli yüksek seyretmesi

• Kablolarda erken yaşlanma ve sertleşme

• Terminal bağlantılarında gevşeme

• Sürücü ve güç modüllerinde sıcaklık kaynaklı arızalar

Bu arızalar çoğu zaman pano soğutma kapasitesiyle ilişkilendirilir; oysa kök neden, ısıyı hapseden veya yanlış yönlendiren kablo koruma sistemidir.

7. Isı Yönetimi Odaklı Kablo Koruma Seçimi Nasıl Yapılmalı?

Isı yönetimi açısından doğru bir yaklaşım için şu kriterler birlikte değerlendirilmelidir:

• Kabloların akım değerleri ve sürekli yük durumu

• Pano içi hava akış yönleri

• Kablo yoğunluğu ve demetleme şekli

• Koruma elemanının ısıl iletkenliği

• Genişleme ve bakım ihtiyacı

Bu kriterler doğrultusunda seçilen kablo koruma sistemi, pano soğutma çözümleriyle birlikte çalışarak termal dengeyi destekler.

8. Gelecekteki Genişlemelerin Isı Üzerindeki Etkisi

Birçok otomasyon panosu, ilk kurulumdan sonra ek modüller ve kablolarla genişletilir. Başlangıçta sınırda seçilmiş kablo koruma sistemleri, bu genişlemeler sonrası ciddi bir ısıl problem hâline gelir.

Bu nedenle kablo koruma seçimi yapılırken:

• İlk yük durumu değil

• Olası maksimum yük ve kablo sayısı

esas alınmalıdır. Isı yönetimi, statik değil; dinamik bir tasarım parametresidir.

9. Sonuç

Otomasyon panolarında ısı yönetimi, yalnızca fan, klima veya havalandırma elemanlarıyla sağlanmaz. Kablo koruma sistemleri, pano içi ısı dağılımının sessiz ama etkili belirleyicileridir. Yanlış seçilmiş bir koruma çözümü, en iyi soğutma sistemini bile yetersiz hâle getirebilir. Buna karşılık, doğru malzeme ve geometriye sahip kablo koruma sistemleri, pano içi termal dengeyi destekler, ekipman ömrünü uzatır ve sistem güvenilirliğini artırır. Bu nedenle kablo koruma seçimi, otomasyon panolarında ısı yönetiminin ayrılmaz bir parçası olarak ele alınmalıdır.
