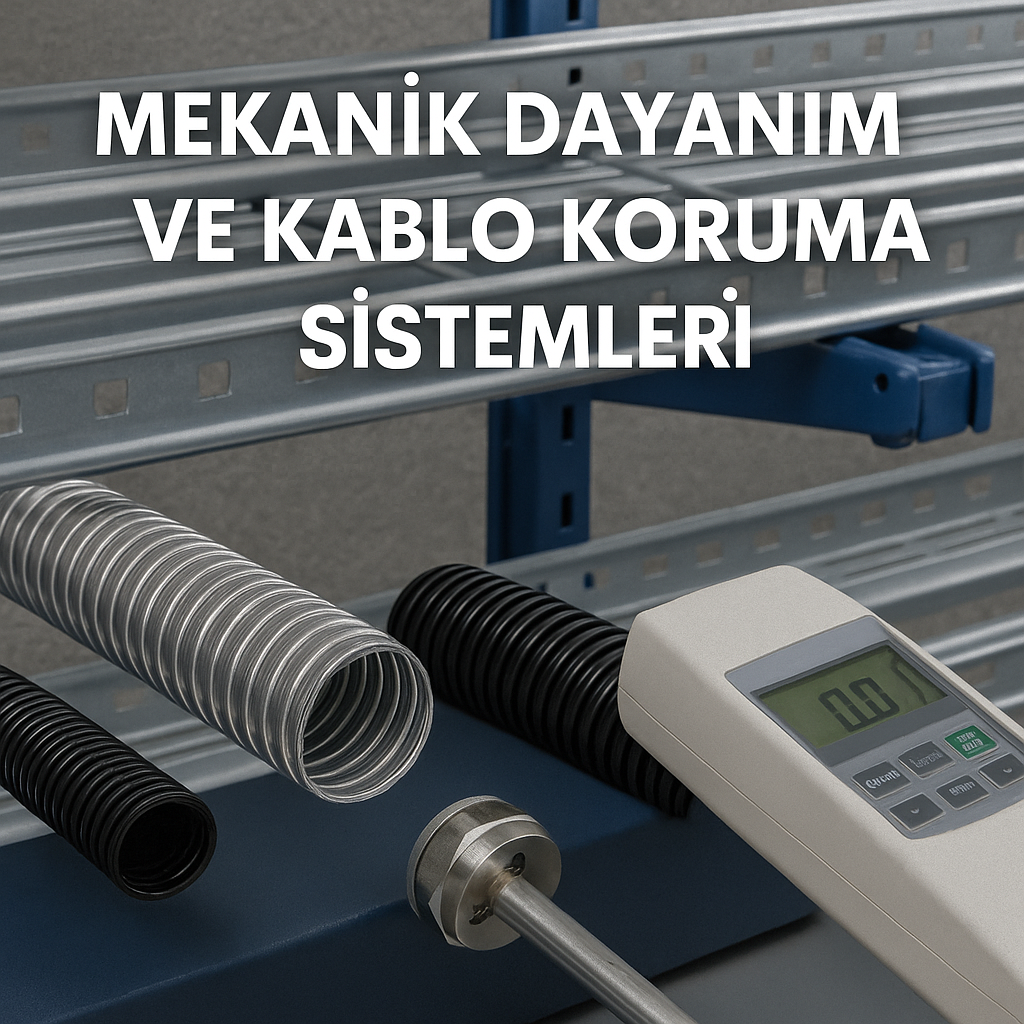

Mekanik Dayanım Ve Kablo Koruma Sistemleri

1. Giriş: Elektriğin görünmeyen zırhı

Bir elektrik hattı, yalnızca kablo ve akımdan ibaret değildir.
Asıl güvenliği sağlayan, o hattı dış etkilerden koruyan mekanik yapıdır.
Bu yapı ne kadar sağlam olursa, sistem o kadar uzun ömürlü ve güvenli olur.
İşte bu noktada mekanik dayanım, kablo koruma sistemlerinin en kritik kriteridir.

“Kablonun ömrü, elektriğin değil, onu koruyan malzemenin direncine bağlıdır.”

2. Mekanik dayanım nedir?

Mekanik dayanım, bir malzemenin dış kuvvetlere — darbe, basınç, çekme veya titreşim — karşı bozulmadan dayanabilme kapasitesidir.
Yani kablonun ezilmesini, kırılmasını veya kopmasını engelleyen fiziksel koruma gücüdür.

Kablo koruma sistemlerinde bu, kabloların yalnızca elektriksel değil, fiziksel güvenliğini de garanti eder.

3. Kablo koruma sistemlerinde dayanım neden önemlidir?

Bir tesisat ne kadar iyi tasarlanmış olursa olsun, mekanik zayıflık varsa enerji sürekliliği bozulur.
Özellikle:

• Dış sahalarda,

• Sanayi ortamlarında,

• Yüksek sıcaklık veya darbe riskinin bulunduğu yerlerde
  kabloların doğrudan korunması gerekir.

Kablo koruma sistemleri bu noktada enerjinin zırhı gibidir.

4. Mekanik dayanımı belirleyen faktörler

1. Malzeme türü:

   • Çelik → Yüksek dayanım (400–500 MPa)

   • Alüminyum → Orta dayanım (200 MPa)

   • Poliamid → Hafif ama esnek (70 MPa)

2. Duvar kalınlığı:
   Kalın borular darbe ve basınca karşı daha dirençlidir.

3. Montaj şekli:
   Uygun klemens ve destekleme elemanları kullanmak dayanımı artırır.

4. Çevresel koşullar:
   Sıcaklık, nem, UV ışını ve kimyasallar malzemenin ömrünü belirler.

5. Tarihsel gelişim: bez kılıftan çeliğe

1920’lerde kablolar bez kılıflarla korunurdu.
Ancak bu sistemler nem, fare veya basınca karşı etkisizdi.
1950’lerde galvanizli borular, 1980’lerde poliamid koruma sistemleri devreye girdi.
Bugünse sensörlü ve yüksek darbe dayanımlı sistemler kullanılıyor.

Teknolojinin özü değişmedi: Dayanıklılık, güvenliğin temeli.

6. Kablo koruma malzemelerinin dayanım karşılaştırması

7. Darbe dayanımı ve enerji güvenliği

Darbe testleri, kablo koruma sistemlerinin kalitesini belirleyen en önemli ölçüttür.
Örneğin, IEC 61386 standardına göre sistemler -25°C’de belirli yüklerle test edilir.
Yüksek darbe dayanımı, özellikle forklift, palet veya düşen cisimlerin bulunduğu ortamlarda gereklidir.

8. Bükülme ve esneklik dengesi

Mekanik dayanım yalnızca sertlik değil, esneklikle birlikte düşünülmelidir.
Kablo güzergahı değişiyorsa, çok sert bir sistem kırılabilir.
Poliamid veya spiral yapılı koruma sistemleri bu noktada avantaj sağlar.

“Gerçek dayanıklılık, yalnızca dirençte değil, uyumda gizlidir.”

9. Çekme dayanımı ve montaj

Uzun güzergâhlarda kablo çekimi sırasında koruma borusu büyük gerilme kuvvetine maruz kalır.
Bu yüzden koruma borularının çekme dayanımı yüksek olmalıdır.
Örneğin galvanizli çelik borular 1 metrede 400 kg’a kadar çekme yüküne dayanabilir.

10. Basınç dayanımı

Zemin altı veya duvar içi uygulamalarda kablolar ezilme riski taşır.
Basınç dayanımı, bu yüklerin kabloya ulaşmasını engeller.
Özellikle sanayi tipi tesislerde minimum 750 N/5 cm’lik basınç dayanımı aranır.

11. Kimyasal dayanım

Bazı üretim tesislerinde kablolar yağ, asit veya solvent buharına maruz kalır.
Poliamid sistemler bu kimyasallara karşı yüksek dayanım sunar,
PVC veya galvaniz kaplamalar ise kimyasal koruyucu boya ile desteklenir.

12. Isı dayanımı

Kablo sistemleri genellikle ısı kaynaklarının (motor, jeneratör, fırın vb.) yakınında bulunur.
Yüksek sıcaklıklarda mekanik dayanım düşer.
Bu nedenle yüksek sıcaklık ortamlarında galvanizli veya alüminyum koruma sistemleri tercih edilir.

13. Titreşim ve darbe kombinasyonu

Otomotiv hatları gibi sürekli titreşimli ortamlarda,
mekanik dayanımı yüksek ama esnek koruma sistemleri gerekir.
Bu dengeyi sağlayan malzeme genellikle poliamid spiral hortumlardır.

14. Montaj hatalarının etkisi

Yanlış klemens seçimi veya gevşek bağlantılar, mekanik dayanımı %30’a kadar düşürür.
Bu nedenle kablo koruma sistemlerinde montaj kalitesi en az malzeme kadar önemlidir.

15. Standartlar ve testler

Kablo koruma sistemleri aşağıdaki standartlara göre test edilir:

• EN 61386: Mekanik ve termal dayanım

• UL 1660: Darbe ve bükülme testleri

• ISO 6722: Sıcaklık ve kimyasal direnç

Bu standartlara uyan sistemler, uluslararası projelerde güvenle kullanılabilir.

16. Enerji sürekliliğiyle bağlantı

Mekanik dayanım yalnızca fiziksel güvenlik sağlamaz.
Kırılan veya ezilen bir kablo hattı enerji kesintisine neden olur.
Bu nedenle dayanım, enerji sürekliliğinin fiziksel teminatıdır.

17. Sürdürülebilirlik ve uzun ömür

Mekanik dayanımı yüksek sistemler daha az bakım ister,
uzun ömürlü oldukları için atık miktarını azaltır.
Bu da çevresel sürdürülebilirliği destekler.

18. Gerçek saha örneği

Bir gıda üretim tesisinde PVC hatlar poliamid kablo koruma sistemleriyle değiştirildi:

• Mekanik arıza oranı %75 azaldı,

• Enerji kesintileri neredeyse sıfırlandı,

• Kablo ömrü 2 katına çıktı.

19. Maliyet ve dayanıklılık dengesi

Uzun vadede en düşük maliyetli çözüm genellikle yüksek dayanımlı metal sistemlerdir.

20. Sonuç: Güvenli enerji, güçlü koruma ister

Mekanik dayanım, kablo koruma sistemlerinin görünmeyen kahramanıdır.
Sağlam bir sistem, yalnızca enerjiyi değil, işletmenin sürekliliğini de korur.

Avantaj Özeti:

• Darbelere karşı koruma

• Yüksek çekme ve basınç dayanımı

• Uzun ömür

• Enerji sürekliliği

• Düşük bakım maliyeti
