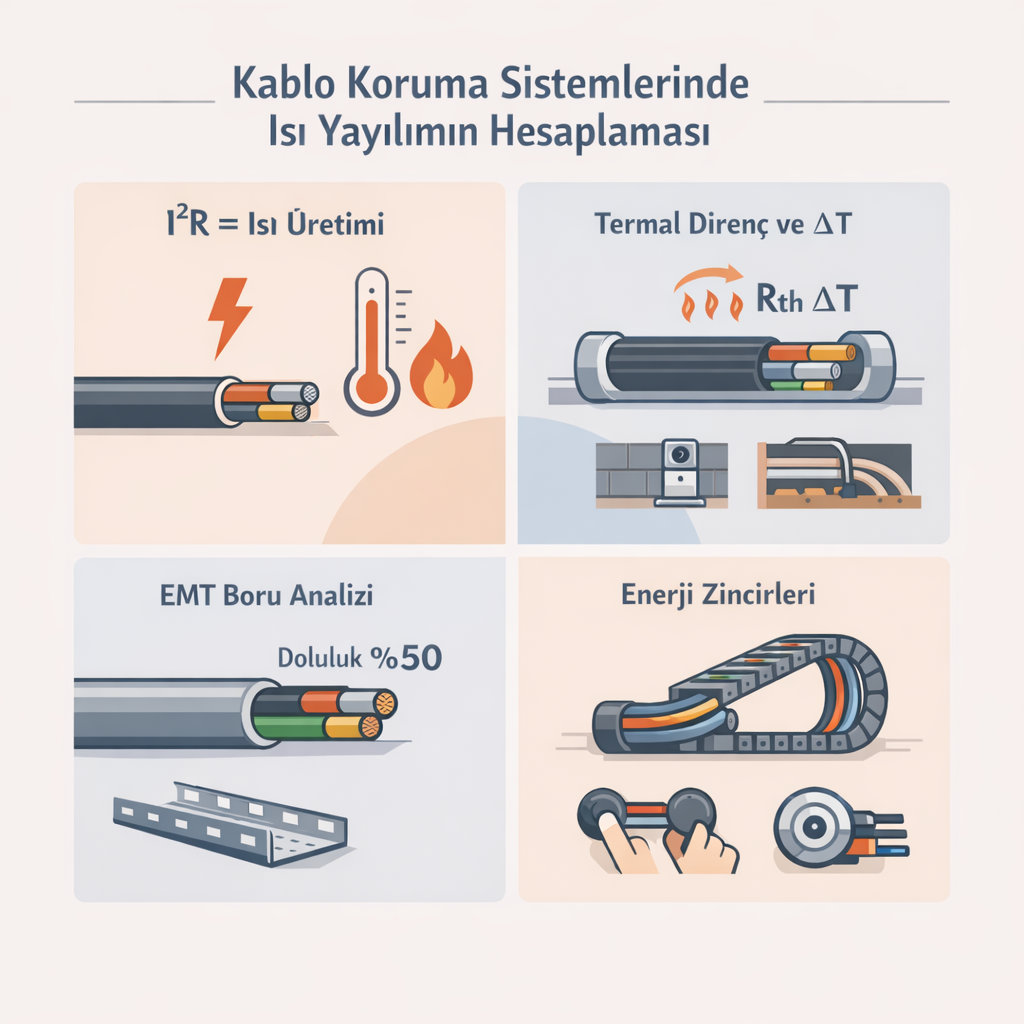

Kablo Koruma Sistemlerinde Isı Yayılımının Hesaplanması

Endüstriyel tesislerde kablo koruma sistemleri yalnızca mekanik dayanım için değil, aynı zamanda ısıl güvenlik için tasarlanır. Bir kablonun taşıdığı akım arttıkça iletken içerisinde Joule kayıpları oluşur ve bu kayıplar ısıya dönüşür. Eğer bu ısı ortamdan uzaklaştırılamazsa, izolasyon bozulur, iletken direnci artar ve sistem güvenliği tehlikeye girer. Bu nedenle ısı yayılımının hesaplanması, projelendirme aşamasında kritik bir mühendislik adımıdır.

1. Isı Oluşumunun Temeli

Kabloda oluşan ısı miktarı şu temel formülle hesaplanır:

Q = I² × R

Burada:

• I = Akım (A)

• R = İletken direnci (Ω)

Akımın karesiyle orantılı artan bu ısı, özellikle yüksek güçlü motor hatlarında veya servo sürücü beslemelerinde ciddi sıcaklık artışına neden olur.

Ancak tek başına ısı üretimini bilmek yeterli değildir. Önemli olan, bu ısının hangi hızla ortamdan uzaklaştırılabildiğidir.

2. Termal Direnç ve Isı Yayılımı

Isı transferi üç yolla gerçekleşir:

1. İletim (Conduction)

2. Taşınım (Convection)

3. Işınım (Radiation)

Kablo koruma sistemlerinde en baskın mekanizma iletim ve doğal taşınımdır.

Toplam sıcaklık artışı şu şekilde modellenebilir:

ΔT = P × Rth

• ΔT = Sıcaklık artışı

• P = Güç kaybı (W/m)

• Rth = Termal direnç (K/W)

Termal direnç;

• Boru malzemesine (çelik, alüminyum, polimer)

• Montaj şekline (duvara sabit, tavada, gömülü)

• Ortam sıcaklığına

• Kablo sayısına

bağlı olarak değişir.

Örneğin EMT boru içinde gruplanmış 6 kablo, açık hava montajına göre %15–25 daha fazla sıcaklık artışı gösterebilir.

3. EMT Boru ve Metal Sistemlerde Isı Dağılımı

Metal koruma sistemleri (EMT, IMC, RSC) yüksek ısı iletkenliğine sahiptir. Bu avantajlı gibi görünse de boru içinde hava sirkülasyonu yoksa ısı birikebilir.

Çelik EMT borunun ısı iletkenliği yaklaşık 45–60 W/mK civarındadır. Bu değer polimer spiral borulara göre çok yüksektir. Ancak burada kritik nokta şudur:

• Boru içi doluluk oranı

• Delikli/ventilasyonlu yapı

• Borunun dış ortamla temas yüzeyi

Isı hesaplamasında doluluk oranı %40–50 aralığında tutulmazsa sıcaklık katsayı düzeltmesi gerekir.

4. Enerji Zincirlerinde Termal Etki

Hareketli sistemlerde (enerji zinciri uygulamaları) durum daha karmaşıktır. Çünkü:

• Kablolar birbirine temas eder

• Hava akışı sınırlıdır

• Hareket sırasında sürtünme ısısı oluşabilir

Servo motor uygulamalarında sürekli ivmelenme ve yavaşlama nedeniyle RMS akımı nominal akımdan farklıdır. Bu nedenle gerçek ısı hesabı RMS değere göre yapılmalıdır.

Yetersiz ısıl tasarım şunlara yol açar:

• İzolasyon sertleşmesi

• Kablo çatlaması

• Encoder sinyal hataları

• Servo sürücü arızaları

5. IEC ve Standartlara Göre Hesaplama

IEC 60364 ve IEC 60287 standartları kablo akım taşıma kapasitesi ve sıcaklık artışı için referans kabul edilir.

IEC 60287’e göre hesaplama parametreleri:

• Toprak termal direnci (gömülü kablolar için)

• Ortam sıcaklığı

• Grup düzeltme katsayısı

• Döşeme tipi

Örneğin ortam sıcaklığı 30°C yerine 45°C ise akım taşıma kapasitesi %10–20 düşürülmelidir.

Bu da gösterir ki ısı yayılımı yalnızca kablonun değil, tesisin bütününün mühendisliğidir.

6. Pratik Hesap Örneği

Bir 50A taşıyan bakır iletken düşünelim.
Direnç: 0.0004 Ω/m

Isı üretimi:

Q = 50² × 0.0004
Q = 2500 × 0.0004
Q = 1 W/m

Eğer sistemin toplam termal direnci 15 K/W ise:

ΔT = 1 × 15
ΔT = 15°C

Ortam 35°C ise kablo 50°C’ye çıkar.
PVC izolasyon için bu güvenli olabilir.
Ancak XLPE için limitler farklıdır.

Bu nedenle yalnızca hesap değil, malzeme uyumu da değerlendirilmelidir.

7. Isı Yayılımını Azaltma Yöntemleri

• Kablo doluluk oranını düşürmek

• Delikli kablo tavaları kullanmak

• Metal boru yerine havalandırmalı sistem seçmek

• Yüksek sıcaklık izolasyonu (90°C XLPE gibi) tercih etmek

• Termal kamera ile devreye alma sonrası ölçüm yapmak

Endüstriyel tesislerde yapılan en büyük hata, kablo kesitini büyütüp termal analizi ihmal etmektir. Oysa yanlış montaj, doğru kesiti bile riskli hale getirebilir.

Sonuç

Kablo koruma sistemlerinde ısı yayılımı hesaplaması; akım, malzeme, ortam ve montaj tipinin birlikte değerlendirildiği bütüncül bir mühendislik sürecidir. Termal direnç modeli kurulmadan yapılan projelendirme, uzun vadede izolasyon arızaları ve enerji kesintilerine yol açabilir. Doğru hesaplama, yalnızca kablo ömrünü değil, tesisin operasyonel güvenliğini de belirler.
