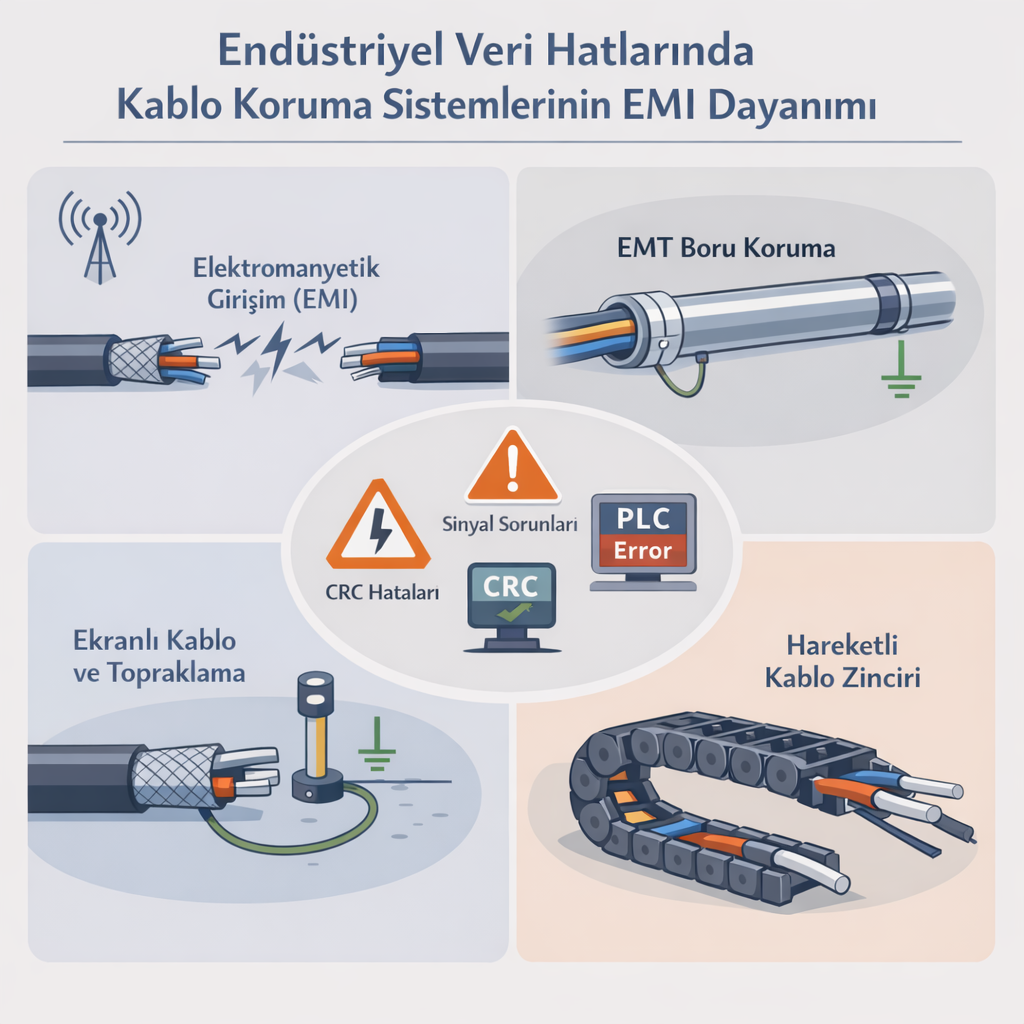

Endüstriyel Veri Hatlarında Kablo Koruma Sistemlerinin Emi Dayanımı
Endüstriyel tesislerde veri hatları artık yalnızca bilgi taşımaz; üretim sürekliliğini, güvenlik sistemlerini ve otomasyon altyapısını da yönetir. PLC haberleşmesi, sensör geri bildirimleri, servo sürücü sinyalleri ve Ethernet tabanlı kontrol sistemleri yüksek elektromanyetik gürültü bulunan ortamlarda çalışır. Bu nedenle kablo koruma sistemleri yalnızca mekanik koruma sağlamakla kalmamalı, aynı zamanda güçlü bir EMI dayanımı sunmalıdır.
EMI (Electromagnetic Interference), özellikle frekans invertörleri, yüksek akım çeken motorlar, kaynak makineleri ve güç baraları gibi ekipmanlardan yayılır. Yetersiz korunan veri hatlarında paket kaybı, sinyal çakışması, haberleşme hatası ve sistem kilitlenmeleri oluşabilir. Bu durum üretim kaybına ve maliyet artışına yol açar.
EMI’nin Veri Hatları Üzerindeki Teknik Etkileri
EMI iki temel şekilde ortaya çıkar:
-
Işıma (Radyasyon) Yoluyla Etkileşim
-
İletim Yoluyla Etkileşim (Conducted EMI)
Endüstriyel veri hatlarında özellikle diferansiyel sinyal taşıyan kablolar EMI’ye karşı hassastır. Zayıf ekranlama, yanlış topraklama veya uygun olmayan kablo koruma sistemleri bu etkileri artırır.
EMI’ye bağlı tipik problemler şunlardır:
-
CRC hataları
-
Haberleşme kesintileri
-
Analog sinyallerde sapma
-
Sensör okumalarında kararsızlık
-
Ethernet hız düşüşü
Bu noktada doğru kablo koruma yaklaşımı kritik hale gelir.
Kablo Koruma Sistemlerinde EMI Dayanımı Nasıl Sağlanır?
1. Metalik Ekranlama ve Süreklilik
Metal esaslı kablo koruma sistemleri elektromanyetik alanları sönümleme konusunda etkilidir. Özellikle galvanizli EMT boru, iletken yüzeyi sayesinde Faraday kafesi etkisi oluşturur. Ancak burada en kritik unsur, mekanik bağlantı noktalarının elektriksel sürekliliğidir.
Rakor, manşon ve bağlantı elemanları düşük dirençli temas sağlamalıdır. Yüzey kaplamasının iletkenliği korunmalıdır. Aksi halde ekranlama zinciri kopar.
2. Doğru Topraklama Stratejisi
EMI korumasında en sık yapılan hata, düzensiz veya çok noktalı topraklamadır. Endüstriyel veri hatlarında genellikle tek noktadan kontrollü topraklama tercih edilir.
EMT boru sistemleri, uygun şekilde toprak hattına bağlandığında ekran görevi görür. Ancak bağlantı noktalarında boya, oksit veya gevşek bağlantı varsa EMI koruması düşer.
3. Hareketli Kanal Sistemlerinde EMI Kontrolü
Robotik hatlar ve lineer eksenlerde kullanılan hareketli kanal sistemleri, sürekli dinamik hareket altında çalışır. Bu sistemlerde EMI dayanımı için:
-
Ekranlı kablo tercih edilmelidir.
-
Güç ve veri kabloları ayrı bölmelerde konumlandırılmalıdır.
-
Bükülme yarıçapı üretici limitleri içinde tutulmalıdır.
Düşük hız–yüksek torklu sistemlerde kabloların sıkışması EMI’yi artırabilir. Bu nedenle kablo yerleşim planı mühendislik hesaplarına göre yapılmalıdır.
EMT Boru ile Veri Hatlarının EMI Koruması
EMT boru sistemleri, özellikle sabit tesisatlarda EMI dayanımını artırmak için etkili bir çözümdür. Metalik gövde elektromanyetik alanı yansıtır ve sönümler.
Avantajları:
-
Yüksek mekanik dayanım
-
Elektromanyetik koruma
-
Uzun ömürlü yapı
-
Yangın dayanımı
Ancak EMT boru içinde veri ve güç hatlarının birlikte taşınması önerilmez. Ayrı hat planlaması yapılmalıdır.
Tasarımda Dikkat Edilmesi Gereken Kriterler
-
Veri kabloları ile güç kabloları arasında minimum mesafe bırakılmalıdır.
-
Kablo koruma sistemlerinde metal sürekliliği ölçülmelidir.
-
IP ve IK koruma sınıfları ortam şartlarına uygun seçilmelidir.
-
Ekranlı kabloların drenaj teli doğru noktadan topraklanmalıdır.
-
Tesis sonrası EMI testleri yapılmalıdır.
EMI dayanımı yalnızca malzeme seçimiyle değil, doğru mühendislik yaklaşımıyla sağlanır.
Sonuç
Endüstriyel veri hatlarında EMI dayanımı, sistem güvenilirliğinin temel bileşenidir. Kablo koruma sistemleri bu noktada sadece fiziksel bir taşıyıcı değil, elektromanyetik bariyer görevi görür.
Doğru seçilmiş EMT boru, uygun topraklama stratejisi ve mühendislik hesaplarına göre tasarlanmış hareketli kanal sistemleri sayesinde veri iletim kararlılığı artırılabilir. Bu yaklaşım, üretim sürekliliğini ve yatırım güvenliğini doğrudan etkiler.
