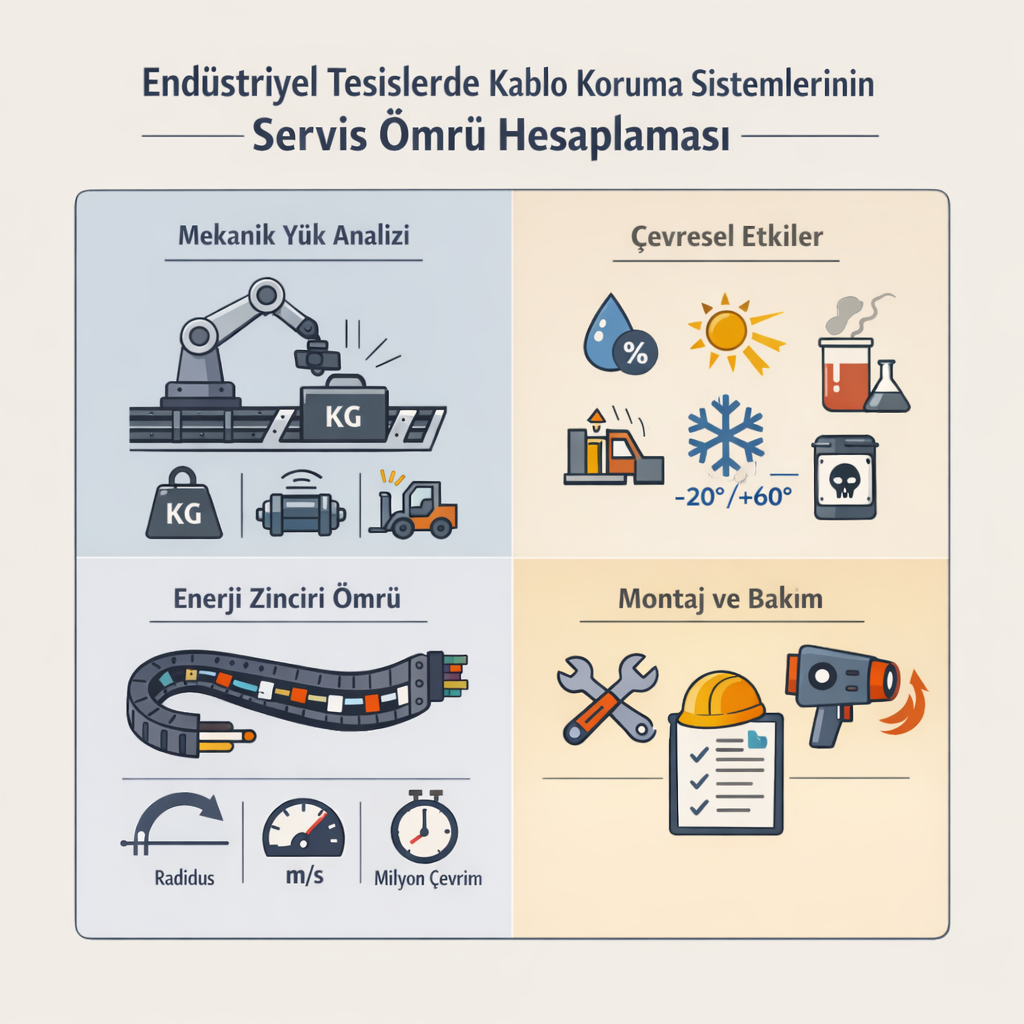

Endüstriyel Tesislerde Kablo Koruma Sistemlerinin Servis Ömrü Hesaplaması

Endüstriyel tesislerde kablo koruma sistemleri yalnızca kabloları taşımak için değil, yatırımın sürdürülebilirliğini garanti altına almak için kullanılır. Bir sistemin gerçek başarısı ilk kurulum maliyetinde değil, servis ömrü boyunca sağladığı güvenlik ve performansta ölçülür. Bu nedenle servis ömrü hesaplaması, tasarımın en kritik aşamasıdır.

Servis ömrü; mekanik dayanım, çevresel koşullar, kimyasal maruziyet, sıcaklık döngüleri ve montaj kalitesinin birleşimiyle belirlenir. Hesaplama yapılırken yalnızca ürün katalog değerlerine güvenmek yeterli değildir. Gerçek çalışma koşulları dikkate alınmalıdır.

1. Mekanik Yük Analizi

Kablo koruma sistemlerinin ömrünü belirleyen ilk parametre mekanik yüktür. Bu yük üç ana bileşene ayrılır:

• Statik yük (kablo ağırlığı + kendi ağırlığı)

• Dinamik yük (titreşim, hareketli makineler)

• Darbe yükü (forklift çarpması, ekipman teması)

Örneğin bir EMT boru hattında kablo doluluk oranı %40–50 seviyesinde tutulduğunda hem ısıl yönetim hem de mekanik güvenlik açısından ideal bir denge sağlanır. Aşırı doluluk, boru içinde ısınmaya ve uzun vadede izolasyon deformasyonuna neden olabilir.

Metal sistemlerde yorulma (fatigue) etkisi önemlidir. Özellikle titreşimli ortamlarda bağlantı noktaları gevşeyebilir. Bu nedenle bağlantı elemanlarının tork değerleri projelendirme aşamasında belirlenmelidir.

2. Çevresel Faktör Katsayısı

Servis ömrü hesaplanırken ortam koşulları için bir düzeltme katsayısı uygulanır. Örnek çevresel etkiler:

• Yüksek nem (%80 üzeri)

• Kimyasal buhar

• UV maruziyeti

• -20°C altı veya +60°C üstü sıcaklıklar

• Toz yoğunluğu

Galvanizli sistemlerde korozyon sınıfı (C1–C5 gibi) dikkate alınmalıdır. Kıyı bölgelerinde veya kimyasal üretim tesislerinde koruma sınıfı yükseltilmezse tasarım ömrü yarıya düşebilir.

Polimer esaslı sistemlerde ise sıcaklık değişimi genleşme katsayısı üzerinden hesaplanmalıdır. Genleşme payı bırakılmadığında sistem bağlantı noktalarında gerilim birikir.

3. Hareketli Sistemlerde Ömür Tahmini

Enerji zinciri kullanılan uygulamalarda ömür hesabı çevrim (cycle) sayısına göre yapılır. Üreticiler genellikle milyon çevrim değerleri verir. Ancak gerçek hesaplama şu parametrelere bağlıdır:

• Bükülme yarıçapı

• Hareket hızı

• İvme

• Kablo tipi ve ağırlığı

• Zincir doluluk oranı

Yanlış bükülme yarıçapı seçimi zincirin servis ömrünü dramatik şekilde düşürür. Minimum bükülme yarıçapının altında çalışmak kablo iç iletkenlerinde mikro kırılmalara yol açar.

4. Isıl Yönetim ve Yangın Etkisi

Kablo koruma sistemleri aynı zamanda ısı dağılımını etkiler. Özellikle kapalı boru sistemlerinde akım taşıma kapasitesi düşebilir. IEC tablolarında verilen düzeltme katsayıları dikkate alınmalıdır.

Yüksek sıcaklık, izolasyonun erken yaşlanmasına sebep olur. 10°C’lik sürekli sıcaklık artışı izolasyon ömrünü yaklaşık yarıya indirebilir. Bu nedenle servis ömrü hesaplamasında termal yük göz ardı edilmemelidir.

5. Montaj Kalitesi ve İnsan Faktörü

Saha uygulaması çoğu zaman hesaplamadan daha belirleyicidir. En sık görülen hatalar:

• Yanlış askı aralığı

• Yetersiz sabitleme

• Keskin kenarlı bağlantılar

• Tork değerine uyulmaması

Örneğin EMT sistemlerde askı mesafesi standartlara uygun belirlenmezse zamanla sarkma oluşur. Bu sarkma bağlantı noktalarında stres yaratır ve uzun vadede sistem zayıflar.

6. Servis Ömrü Hesaplama Yaklaşımı

Basitleştirilmiş bir mühendislik yaklaşımı şu şekilde kurgulanabilir:

1. Tasarım ömrü hedefi belirlenir (örneğin 20 yıl).

2. Ortam sınıfı tanımlanır.

3. Mekanik yük analizi yapılır.

4. Çevresel düzeltme katsayısı uygulanır.

5. Güvenlik katsayısı (1.2–1.5) eklenir.

6. Bakım periyodu planlanır.

Önemli bir nokta şudur: Servis ömrü yalnızca “ürün dayanımı” değildir; bakım stratejisiyle birlikte değerlendirilmelidir. Periyodik kontrol yapılmayan sistemlerde teorik ömür anlamını yitirir.

7. Bakım ve Ömür Uzatma Stratejileri

• Termal kamera ile bağlantı noktası kontrolü

• Korozyon yüzey taraması

• Titreşimli ortamlarda periyodik sıkma kontrolü

• Hareketli sistemlerde çevrim takibi

Planlı bakım, servis ömrünü %20–30 oranında artırabilir.

Sonuç

Endüstriyel tesislerde kablo koruma sistemlerinin servis ömrü hesaplaması; mekanik, termal ve çevresel parametrelerin birlikte analiz edilmesini gerektirir. Doğru hesaplanmış bir sistem yalnızca güvenli değildir; aynı zamanda işletme maliyetlerini düşürür, üretim sürekliliğini korur ve yangın riskini minimize eder.

Uzun ömürlü sistem tasarımı, malzeme seçiminden çok daha fazlasıdır; mühendislik disiplininin sahadaki karşılığıdır.
