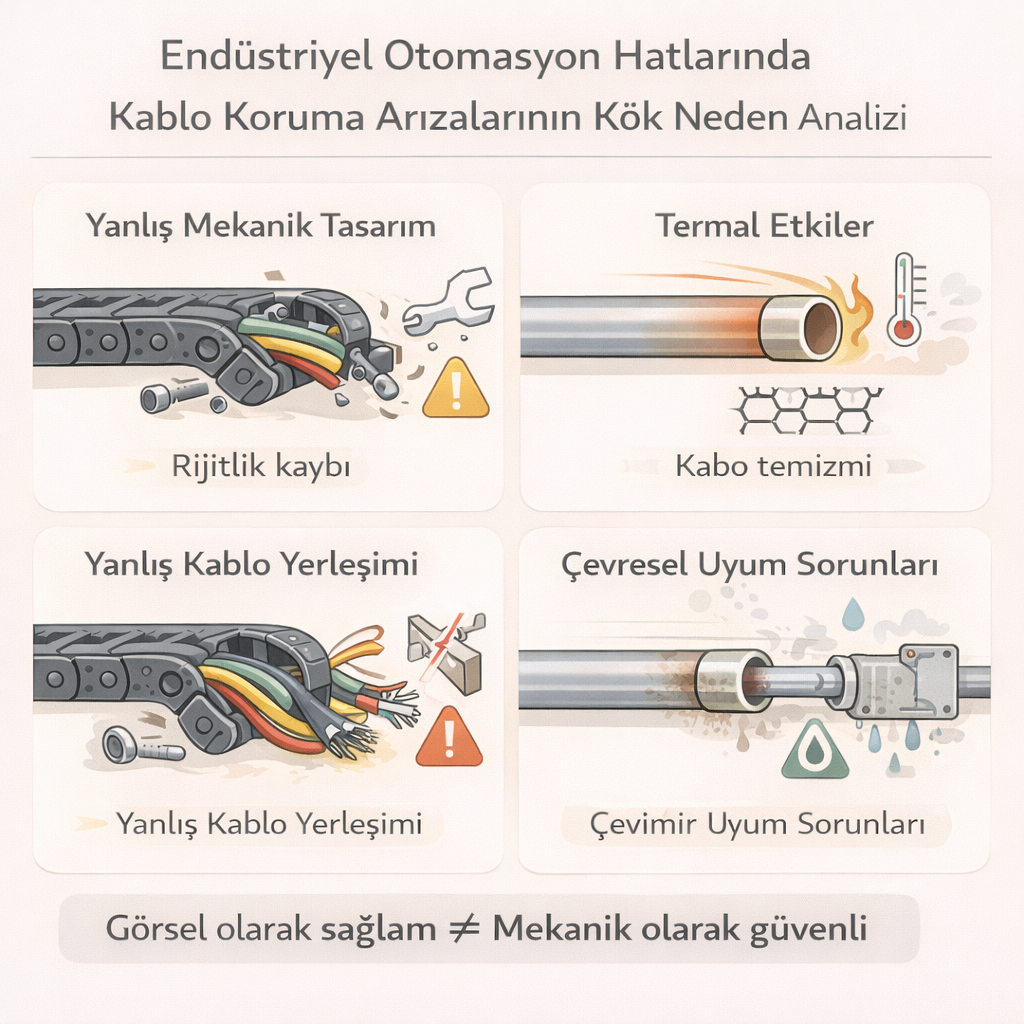

Endüstriyel Otomasyon Hatlarında Kablo Koruma Arızalarının Kök Neden Analizi

Endüstriyel otomasyon hatlarında yaşanan duruşların önemli bir bölümü, aktif ekipmanlardan değil; kablo ve kablo koruma sistemlerinden kaynaklanır. Sensörler, motorlar ve sürücüler çoğu zaman sorunsuz çalışırken, bu ekipmanları birbirine bağlayan kablolar ve onları koruyan yapılar beklenenden çok daha kısa sürede arıza verebilir. Bu durum genellikle “kablo kalitesi” ile açıklanmaya çalışılır. Oysa sahadaki deneyimler, asıl sorunun çoğu zaman kök nedenlerin yanlış değerlendirilmesi olduğunu gösterir.

Bu makalede endüstriyel otomasyon hatlarında kablo koruma sistemlerinde görülen arızaların gerçek nedenleri; mekanik, termal, çevresel ve tasarımsal başlıklar altında ele alınacak ve neden–sonuç ilişkileri üzerinden analiz edilecektir.

Kablo Koruma Arızası Nedir, Ne Değildir?

Kablo koruma arızası denildiğinde çoğu zaman akla şu görüntüler gelir: çatlamış spiral hortumlar, kopmuş kablolar, yerinden çıkmış borular. Ancak bunlar sonuçtur, neden değildir. Kök neden analizi yapılırken şu ayrım net biçimde yapılmalıdır:

• Arıza = gözlemlenen hasar

• Kök neden = bu hasarı kaçınılmaz hâle getiren koşullar

Bu ayrım yapılmadığında, arızalı parça değiştirilir; ancak aynı koşullar devam ettiği için arıza tekrar eder.

Mekanik Yüklerin Yanlış Değerlendirilmesi

Endüstriyel otomasyon hatlarında en yaygın kök nedenlerden biri, mekanik yüklerin yanlış öngörülmesidir. Kablo koruma sistemleri çoğu zaman statik kabul edilir. Oysa otomasyon hatları doğası gereği dinamiktir.

Sık karşılaşılan hatalar şunlardır:

• Hareketli hatlarda sabit boru veya yetersiz esneklikte koruma kullanılması

• Enerji zincirlerinde taşınan kablo ağırlığının hafife alınması

• Titreşimli bölgelerde standart bağlantı elemanlarının tercih edilmesi

Bu hatalar, kablonun veya koruma sisteminin nominal sınırlarının aşılmasına neden olur. Mekanik zorlanma, ilk etapta görünmez; ancak yorulma biriktikçe arıza kaçınılmaz hâle gelir.

Yanlış Hız ve İvme Profilleri

Otomasyon hatlarında hız çoğu zaman performans göstergesi olarak ele alınır. Ancak kablo koruma sistemleri açısından belirleyici olan ivme ve jerk değerleridir. Sert hızlanma ve ani duruşlar, kablo ve koruma sistemlerinde pik yükler oluşturur.

Bu durumun tipik sonuçları şunlardır:

• Enerji zinciri pimlerinde erken aşınma

• Kabloların zincir içinde kontrolsüz hareketi

• Bağlantı noktalarında gevşeme

Kök neden analizi yapılmadığında bu tür arızalar “zincir kalitesiz” veya “kablo zayıf” şeklinde yorumlanır. Oysa sorun, hareket profilinin sistemle uyumsuz olmasıdır.

Termal Etkilerin Göz Ardı Edilmesi

Bir diğer yaygın kök neden, termal etkilerin tasarımda dikkate alınmamasıdır. Endüstriyel ortamlarda kablo koruma sistemleri:

• Yüksek ortam sıcaklığı

• Motor ve sürücü kaynaklı lokal ısınma

• Yangın riski veya kısa süreli aşırı ısınmalar

gibi koşullara maruz kalabilir. EMT borular, metal kanallar ve hatta plastik esaslı korumalar, sıcaklık değişimlerine karşı farklı tepkiler verir.

Termal genleşme, yumuşama veya sertleşme gibi etkiler hesaba katılmadığında:

• Borular burkulur

• Bağlantı noktaları zorlanır

• Kablolar sıkışır veya serbestliğini kaybeder

Bu da arızanın görünürde “mekanik” olmasına rağmen kök nedeninin termal olmasına yol açar.

Kablo Yerleşim Hataları

Kablo koruma arızalarının önemli bir kısmı, koruma elemanının kendisinden değil; kablonun koruma içindeki yerleşiminden kaynaklanır. Enerji zincirleri ve kanallar çoğu zaman kapasite açısından yeterlidir; ancak kablolar yanlış yerleştirilir.

Yaygın hatalar şunlardır:

• Kabloların zincir içine gergin yerleştirilmesi

• Farklı sertlikte kabloların ayırıcısız birlikte taşınması

• Kablolara dönüş noktalarında yeterli serbestlik bırakılmaması

Bu hatalar, kablonun doğal hareketini engeller ve stresin belirli noktalarda yoğunlaşmasına neden olur. Arıza genellikle aynı noktada tekrar eder; bu da kök nedenin açık bir göstergesidir.

Bağlantı ve Sabitleme Detaylarının İhmal Edilmesi

Kablo koruma sistemlerinde bağlantı noktaları, arızaların en sık başladığı yerlerdir. Rakorlar, kelepçeler ve askılar çoğu zaman ikincil detaylar olarak görülür. Oysa titreşim, termal genleşme ve mekanik yükler en çok bu noktalarda toplanır.

Yanlış veya yetersiz sabitleme şu sonuçları doğurur:

• Kablonun kendi ağırlığıyla bağlantıyı zorlaması

• Koruma elemanının yerinden oynaması

• Sızdırmazlığın kaybolması

Bu tür arızalar genellikle “montaj hatası” olarak geçiştirilir. Ancak kök neden, tasarımda bu detayların yeterince önemsenmemesidir.

Çevresel Koşulların Yanlış Okunması

Endüstriyel otomasyon hatları her zaman kontrollü ortamlarda çalışmaz. Toz, nem, kimyasal buharlar ve yağlı ortamlar kablo koruma sistemleri üzerinde ciddi etkilere sahiptir.

Yanlış çevresel değerlendirme sonucunda:

• Korozyona açık metal borular tercih edilir

• Kimyasallara dayanımı düşük plastikler kullanılır

• IP koruma seviyesi yetersiz kalır

Bu durumda arıza, zaman içinde gelişir ve “malzeme hatası” gibi algılanır. Oysa kök neden, ortam koşullarının yanlış tanımlanmasıdır.

Kök Neden Analizinde Yapılan Yaygın Hatalar

Sahada yapılan analizlerde en sık karşılaşılan yanlışlar şunlardır:

• Sadece hasarlı parçaya odaklanmak

• Sistemin çalışma döngüsünü incelememek

• Tekrarlayan arızaları tesadüf olarak görmek

• Kablonun neden aynı noktadan koptuğunu sorgulamamak

Bu yaklaşım, arızayı çözer gibi yapar; ancak sistemi iyileştirmez.

Sağlıklı Bir Kök Neden Analizi Nasıl Yapılmalıdır?

Etkili bir kök neden analizi için şu sorular birlikte sorulmalıdır:

• Arıza ne zaman ve hangi koşulda ortaya çıktı?

• Aynı noktada tekrar ediyor mu?

• Hareket, hız ve ivme profili nedir?

• Termal ve çevresel koşullar nasıl?

• Kablo ve koruma sistemi birlikte mi değerlendirildi?

Bu sorular, arızayı yalnızca “olan” değil; neden olan faktörlerle birlikte ele almayı sağlar.

Sonuç

Endüstriyel otomasyon hatlarında kablo koruma arızaları çoğu zaman yanlış teşhis edilir. Gerçek kök nedenler; mekanik zorlanmalar, termal etkiler, yanlış yerleşim ve ihmal edilen detaylarda gizlidir. Arızayı kalıcı olarak çözmek, ancak bu kök nedenlerin doğru analiz edilmesiyle mümkündür.

Bu nedenle kablo koruma sistemleri, otomasyon hattının tali bir unsuru değil; sistemin güvenilirliğini belirleyen temel bileşenlerden biri olarak ele alınmalıdır. Sağlam otomasyon hatları, yalnızca güçlü ekipmanlarla değil; doğru analiz edilmiş detaylarla ayakta kalır.
