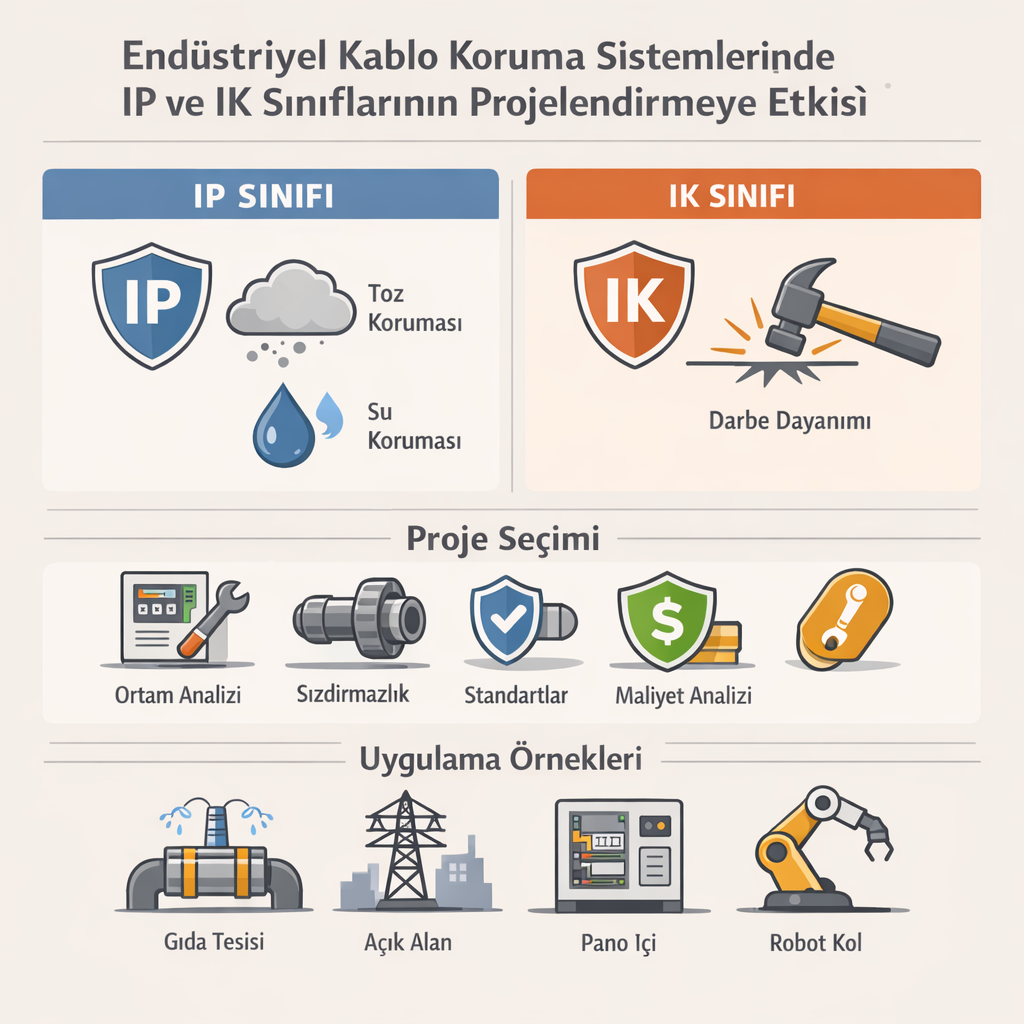

Endüstriyel Kablo Koruma Sistemlerinde Ip Ve Ik Sınıflarının Projelendirmeye Etkisi
Endüstriyel kablo koruma sistemleri yalnızca kabloları taşımak için değil, onları çevresel ve mekanik risklere karşı güvence altına almak için tasarlanır. Bu noktada IP ve IK sınıfları, bir sistemin sahada ne kadar güvenilir çalışacağını belirleyen en kritik teknik göstergelerdir. Projelendirme aşamasında bu iki parametrenin doğru analiz edilmemesi; su alma, toz birikimi, darbe hasarı veya kısa devre gibi ciddi arızalara yol açabilir.
IP Sınıfı Nedir ve Neden Kritik?
IP (Ingress Protection) sınıfı, bir ürünün katı cisimlere ve sıvılara karşı koruma seviyesini gösterir. İki rakamdan oluşur:
-
İlk rakam: Toz ve katı cisimlere karşı koruma
-
İkinci rakam: Suya karşı koruma
Örneğin IP65 bir kablo koruma sistemi, toza karşı tam koruma sağlarken düşük basınçlı su püskürmesine dayanıklıdır. Ancak bu değer her uygulama için yeterli değildir.
Bir gıda üretim tesisinde yüksek basınçlı yıkama yapılacaksa IP65 yeterli olmayabilir; IP67 veya IP68 seviyeleri gerekebilir. Buna karşılık, kapalı ve kuru bir pano içi uygulamada IP54 çoğu zaman yeterlidir.
Buradaki kritik nokta şudur: IP değeri yükseldikçe maliyet artar. Bu nedenle projelendirme aşamasında ortam analizi yapılmadan “en yüksek IP en iyisidir” yaklaşımı teknik ve ekonomik açıdan doğru değildir.
IK Sınıfı: Mekanik Gerçeklik
IK sınıfı ise darbe dayanımını ifade eder. Özellikle ağır sanayi, maden, liman, otomotiv üretim hatları gibi ortamlarda kablo koruma sistemleri ciddi mekanik darbelere maruz kalabilir. Forklift çarpması, düşen metal parçalar, vibrasyon kaynaklı stresler bu riskler arasındadır.
Örneğin IK10 seviyesindeki bir sistem, 20 joule’lük darbeye dayanabilir. Ancak hafif sanayi ortamında bu seviyeye ihtiyaç olmayabilir. Yanlış IK seçimi iki farklı risk doğurur:
-
Düşük IK → Kırılma ve açıkta kalan kablolar
-
Gereksiz yüksek IK → Aşırı maliyet ve montaj zorluğu
Dolayısıyla IK sınıfı, saha risk analizi ile belirlenmelidir.
IP ve IK Birlikte Değerlendirilmeli
Projelerde sık yapılan hata, IP değerine odaklanıp IK sınıfını ihmal etmektir. Oysa dış ortamda kullanılan bir sistem hem suya hem de darbeye maruz kalabilir. Örneğin açık alandaki konveyör hattında çalışan bir sistem:
-
Yağmur ve toz riski taşır → Yüksek IP gerekir
-
Hareketli yük çarpma riski vardır → Yeterli IK gerekir
Bu iki parametre birlikte optimize edilmelidir.
Projelendirme Sürecine Etkisi
IP ve IK sınıfları yalnızca ürün seçimini değil, sistem tasarımını da etkiler:
-
Rakor ve bağlantı elemanlarının tipi
-
Conta ve sızdırmazlık malzemesi seçimi
-
Duvar kalınlığı ve gövde malzemesi
-
Montaj mesafeleri
-
Ek kutuların koruma seviyesi
Örneğin IP67 hedeflenen bir hatta, bağlantı noktası IP54 ise sistem bütünlüğü bozulur. Zincirin en zayıf halkası kadar güvenli olunduğu unutulmamalıdır.
Standartlara Uygunluk ve Belgelendirme
IP sınıfları IEC 60529 standardına, IK sınıfları ise IEC 62262 standardına göre test edilir. Proje dosyalarında bu standart referanslarının yer alması, özellikle denetim ve kabul aşamasında büyük önem taşır.
Belgesiz ürün kullanımı, uzun vadede işletme riskini artırır ve garanti kapsamı dışında kalmaya neden olabilir.
Yanlış Seçimin Maliyet Etkisi
IP ve IK değerlerinin yanlış belirlenmesi üç tip maliyet doğurur:
-
Arıza maliyeti (üretim duruşu)
-
Revizyon maliyeti (yeniden montaj)
-
Güvenlik riski (iş kazası)
Özellikle otomasyon hatlarında birkaç saatlik duruşun bile ciddi ekonomik sonuçları olabilir. Bu nedenle IP ve IK seçimi yalnızca teknik değil, finansal bir karardır.
Uygulama Örnekleri
-
Gıda tesisi yıkama hattı → IP68 + Orta IK
-
Açık saha enerji hattı → IP66 + Yüksek IK
-
Pano içi uygulama → IP54 + Düşük/Orta IK
-
Robot kol çevresi → IP65 + Yüksek IK
Bu örnekler, uygulamaya göre denge kurulması gerektiğini gösterir.
Sonuç
Endüstriyel kablo koruma sistemlerinde IP ve IK sınıfları, yalnızca teknik bir etiket değildir; sistem güvenilirliğinin temel göstergesidir. Doğru projelendirme; ortam analizi, mekanik risk değerlendirmesi ve standart uyumluluğu ile başlar.
Unutulmamalıdır ki en yüksek koruma seviyesi değil, doğru koruma seviyesi mühendislik başarısını belirler.
