Akü Ve Enerji Depolama Sistemlerinde Kablo Koruma Yangın Riski Değerlendirmesi

Akü ve enerji depolama sistemleri (ESS), şebeke dengeleme, yenilenebilir enerji entegrasyonu ve endüstriyel kesintisiz güç ihtiyaçlarında hızla yaygınlaşıyor. Ancak bu sistemlerin enerji yoğunluğu yüksek olduğu için, yangın riski “klasik elektrik panosu risklerinden” farklı ve çoğu zaman daha zor yönetilen bir karakter taşır. Özellikle lityum-iyon tabanlı bataryalarda termal kaçak (thermal runaway), yüksek sıcaklık ve toksik duman üretimi gibi etkiler devreye girebilir. Bu koşullarda kablo koruma sistemleri yalnızca mekanik bir muhafaza değil, yangın riskinin büyümesini sınırlayan kritik bir güvenlik katmanıdır.

Bu makalede, ESS ortamlarında kablo koruma sistemleri üzerinden yangın riskinin nasıl değerlendirileceği; risk kaynakları, arıza senaryoları ve sahada uygulanabilir kontrol önlemleri teknik bir çerçevede ele alınacaktır.

ESS Ortamında Yangın Riskini Büyüten Özel Koşullar

Enerji depolama sistemleri, standart elektrik odalarına kıyasla bazı ek riskler taşır:

• Yüksek enerji yoğunluğu ve yüksek kısa devre akımları

• DC ark riski (AC’ye kıyasla daha kararlı ve sönmesi zor)

• Batarya modül/raf içinde lokal sıcaklık birikimi

• Termal kaçak sırasında hızlı ısı yayılımı ve duman/partikül oluşumu

• Korozyona ve iletken kirlenmeye yol açan elektrolit buharları (senaryoya bağlı)

Bu koşullar, kablonun kendisini ve kabloyu çevreleyen koruma elemanlarını yangın açısından daha kritik hâle getirir.

Kablo Koruma Sistemleri Yangın Riskini Nasıl Etkiler?

Kablo koruma elemanları (metal borular, spiral borular, kablo kanalları, enerji zincirleri, metal muhafazalar ve aksesuarlar) ESS’de yangın riskini üç düzlemde etkiler:

1. Tutuşma Kaynağının Oluşmasını Önleme
   Kablonun ezilmesi, sürtünmesi veya keskin kenarlarda hasar görmesi kısa devre/ark riskini artırır. Doğru koruma, bu ilk kıvılcım ihtimalini düşürür.

2. Yangının Yayılımını Sınırlama
   Kablo demetleri, yangın yayılımı için “yakıt yolu” oluşturabilir. Uygun sınıfta ve doğru güzergâhta koruma, alevin kablo boyunca ilerlemesini geciktirir.

3. Arızanın Erken Belirti Vermesini Sağlama
   Isınma, gevşek bağlantı ve ark izleri; doğru yerleşimde daha erken tespit edilebilir. Plansız, dağınık koruma sistemleri “gizli arızaları” artırır.

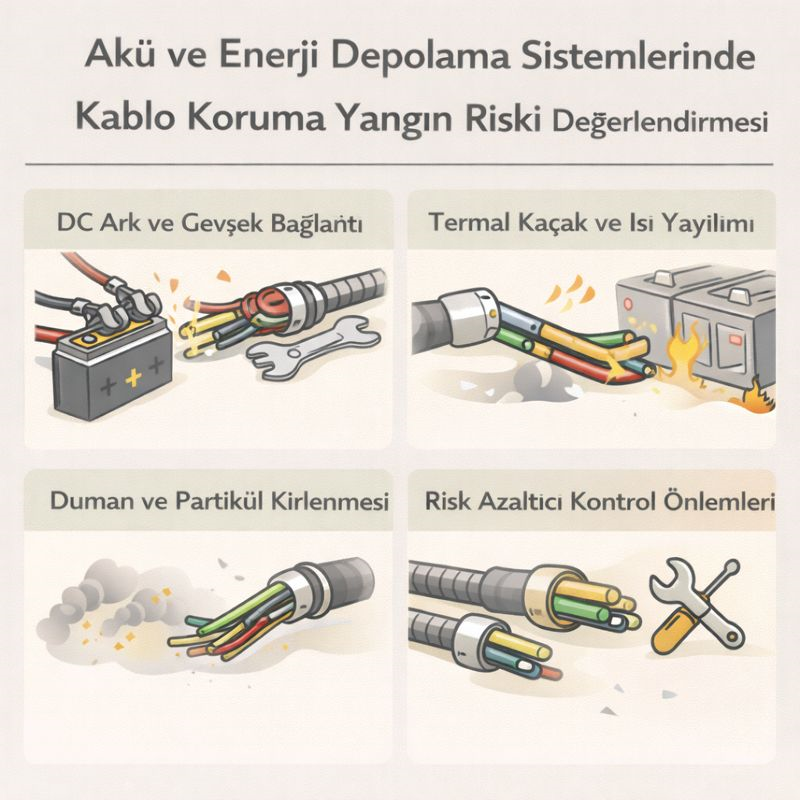

Temel Yangın Senaryoları ve Kablo Koruma ile İlişkisi

Senaryo A – DC Ark ve Bağlantı Gevşemesi
ESS sistemlerinde yüksek akım taşıyan DC kablolarda gevşek pabuç, gevşek klemens veya kirli temas yüzeyi; lokal ısınma → izolasyon yumuşaması → ark zincirini başlatabilir. Kablo koruma tarafında risk şunlarla büyür:

• Aşırı sıkı/yanlış çapta koruma elemanı nedeniyle kablonun ısıyı atamaması

• Kablo girişlerinde keskin kenarlar

• Yetersiz sabitleme nedeniyle titreşim

Senaryo B – Termal Kaçak ve Radyant Isı
Batarya modülünde termal kaçak başlarsa, kablo güzergâhı radyant ısıya maruz kalır. Burada koruma sistemi:

• Isıyı “kablodan uzak tutan” bir kalkan mı olacak,

• yoksa ısıyı “kabloya taşıyan” bir iletken mi davranacak,
  bunu montaj geometrisi ve malzeme belirler.

Senaryo C – Duman/Partikül ile İzolasyon Kirlenmesi
Yangın öncesi veya sırasında oluşan iletken partiküller, belirli yüzeylerde birikerek kaçak akım riskini artırabilir. Açıkta, korunmasız kablo demetleri bu açıdan daha risklidir.

Risk Değerlendirmede Pratik Bir Çerçeve

Sahada uygulanabilir bir değerlendirme için kablo koruma sistemlerini şu başlıklarda puanlamak faydalıdır:

1. Enerji Seviyesi ve Kablo Tipi

• DC mi, AC mi?

• Kısa devre akımı/koruma koordinasyonu nasıl?

• İzolasyon sınıfı ve sıcaklık dayanımı nedir?

2. Güzergâh ve Yakınlık Analizi

• Kablo, batarya rafına ne kadar yakın?

• Isı kaynaklarına/egzoz yönüne yakın mı?

• Kablo demetleri bir “yangın yolu” oluşturuyor mu?

3. Mekanik Riskler

• Titreşim var mı?

• Sürtünme/ezilme riski olan geçişler var mı?

• Keskin kenarlı sac geçişleri mevcut mu?

4. Bağlantı ve Aksesuar Kalitesi

• Rakor, bushing, kelepçe ve buat bağlantıları uygun mu?

• Topraklama sürekliliği güvenilir mi?

• Aşırı sıkma veya gevşeme ihtimali var mı?

Bu çerçeve, “kablo koruma düzgün mü?” sorusunu ölçülebilir hale getirir.

Malzeme Seçimi: Ne Zaman Metal, Ne Zaman Spiral?

ESS uygulamalarında tek bir “en doğru” yoktur; risk profiline göre seçim gerekir:

• Metal boru/muhafaza: Mekanik darbe ve alev temasına karşı güçlü; ancak ısıyı iletme eğilimi nedeniyle sıcak bölgelerde montaj geometrisi çok kritiktir.

• Spiral boru (polimer): Esneklik ve hızlı montaj sağlar; ancak yanlış seçilirse yüksek sıcaklıkta şekil değiştirme ve duman üretimi riski doğurabilir.

• Metal spiral: Mekanik ve sıcaklık açısından güçlü; fakat ağırlık ve montaj ayrıntıları önem kazanır.

Esas konu, malzemeden önce güzergâh ve detay çözümüdür: giriş-çıkış noktaları, bükülme yarıçapı, sabitleme aralığı, kablo doluluk oranı ve geçiş elemanları.

Yangın Riskini Düşüren Tasarım ve Uygulama Önlemleri

• Kablo güzergâhını batarya modülü/rafından “ısı ve duman yönü” açısından ayırmak

• Kablo demetlerini bölmek ve kritik hatları ayrı koruma içinde taşımak

• Geçiş noktalarında bushing ve kenar koruma zorunluluğu

• Titreşimli bölgelerde sabitleme ve strain relief uygulamak

• Aşırı kablo doluluğundan kaçınmak (ısı birikimi ve sürtünme artar)

• Topraklama sürekliliğini ve temas kalitesini doğrulamak (özellikle metal sistemlerde)

Bu önlemler, yangın riskini tek bir noktadan değil, zincirleme etkileri azaltarak düşürür.

Sahada Sık Yapılan Hatalar

• ESS alanında “her şeyi tek kanaldan toplama” eğilimi (yangın yolu etkisi)

• Kablo girişlerinde keskin sac kenarları ve uygun bushing kullanılmaması

• Spiral borunun sıcaklık/kimyasal dayanımı değerlendirilmeden seçilmesi

• Metal korumada topraklama sürekliliğinin “varsayılması”

• Aşırı sıkı kelepçe ile kablonun ezilmesi (izolasyon hasarı + ısınma)

Bu hatalar, yangın çıkarmaktan çok “yangına giden yolu” döşer.

Sonuç

Akü ve enerji depolama sistemlerinde yangın riskinin değerlendirilmesi, yalnızca batarya teknolojisi veya algılama–söndürme sistemleriyle sınırlı değildir. Kablolar ve onları çevreleyen koruma sistemleri, arızanın başlamasını önleyen ve yangının yayılmasını geciktiren kritik bir güvenlik katmanıdır. Doğru güzergâh planlaması, doğru aksesuar kullanımı, uygun malzeme seçimi ve disiplinli montaj; ESS sahalarında yangın riskini anlamlı biçimde azaltır.
