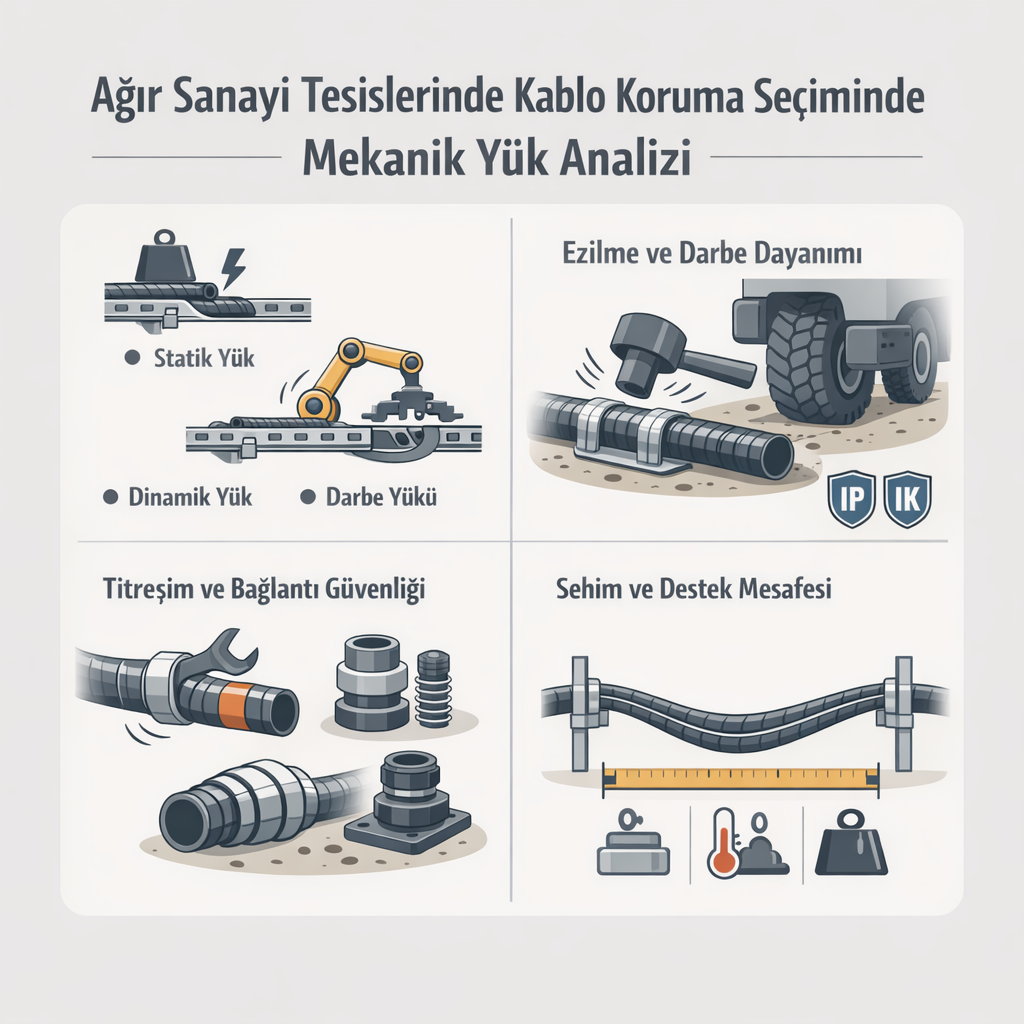

Ağır Sanayi Tesislerinde Kablo Koruma Seçiminde Mekanik Yük Analizi

Ağır sanayi tesislerinde kablo koruma sistemi seçimi, yalnızca kabloyu fiziksel olarak örtmekten ibaret değildir. Çelik haddehaneleri, maden sahaları, çimento fabrikaları ve liman vinç sistemleri gibi ortamlarda kablolar; yüksek mekanik gerilmelere, darbelere, titreşime ve sürekli yük değişimlerine maruz kalır. Bu nedenle doğru seçim, mutlaka sistematik bir mekanik yük analizi ile başlamalıdır.

1. Mekanik Yük Türlerinin Tanımlanması

İlk adım, kablo koruma sisteminin maruz kalacağı yükleri net şekilde sınıflandırmaktır:

Statik Yükler:
Kablo tavalarının, spiral boruların veya EMT hatlarının kendi ağırlıkları ve taşıdıkları kablo yükü bu gruba girer. Özellikle uzun açıklıklarda sehim hesabı yapılmadan yapılan montajlar zamanla deformasyona neden olur.

Dinamik Yükler:
Hareketli makineler, vinç rayları, konveyör hatları ve pres makineleri sürekli titreşim üretir. Bu titreşimler kablo koruma sisteminde mikro çatlaklara ve bağlantı gevşemelerine yol açabilir.

Darbe Yükleri:
Forklift çarpması, düşen ekipman, taş sıçraması gibi ani yükler ağır sanayide çok yaygındır. Bu noktada IK darbe dayanım sınıfı kritik hale gelir.

Yük türü netleştirilmeden yapılan ürün seçimi, kısa vadede çalışsa bile uzun vadede arıza üretir.

2. Ezilme ve Basınç Dayanımı Hesabı

Özellikle maden ve çimento tesislerinde kablolar zemine yakın veya yarı gömülü şekilde ilerler. Bu durumda:

• Üstten gelebilecek basınç yükü (araç geçişi dahil)

• Malzeme yığılması

• Noktasal temas basıncı

gibi faktörler hesaplanmalıdır.

Burada yalnızca IP koruma sınıfına bakmak ciddi bir hatadır. IP su ve toza karşı korumayı ifade eder; ancak mekanik dayanımı göstermez. Bu noktada malzemenin:

• Newton cinsinden ezilme direnci

• Çekme dayanımı

• Darbe testi sonuçları

teknik doküman üzerinden incelenmelidir.

Galvanizli çelik spiral borular, yüksek basınç altında plastik türevlere göre çok daha yüksek güvenlik sağlar. Ancak kimyasal ortam varsa kaplama kalitesi ayrıca değerlendirilmelidir.

3. Titreşim Analizi ve Bağlantı Güvenliği

Ağır sanayi tesislerinde en sık yapılan hatalardan biri, bağlantı elemanlarının titreşim altında davranışının göz ardı edilmesidir.

Titreşimli ortamlarda:

• Rakor gevşemesi

• Diş sıyırması

• Mikro boşluk oluşumu

• Su ve toz sızması

gibi zincirleme problemler ortaya çıkar.

Bu nedenle;

• Kilitli somun kullanımı

• Yaylı rondela tercih edilmesi

• Dişli bağlantılarda tork kontrolü

• Anti-vibrasyon sabitleme aparatları

projeye entegre edilmelidir.

Aksi halde sistem sağlam görünür ama bağlantı noktaları zayıf halka olur.

4. Açıklık Mesafesi ve Sehim Hesabı

Tava sistemleri veya boru hatlarında destek aralığı doğru belirlenmezse, zamanla:

• Sehim artışı

• Metal yorulması

• Ek yerlerinde çatlama

oluşur.

Özellikle ağır kablo demetlerinde destek aralığı üretici verisine göre hesaplanmalıdır. Bu hesap yapılırken:

• Toplam kablo ağırlığı (kg/m)

• Ortam sıcaklığı

• Titreşim frekansı

• Olası ek yükler

göz önünde bulundurulmalıdır.

“Standart 2 metre aralık yeterlidir” yaklaşımı ağır sanayi için risklidir. Her proje kendi yük profilini oluşturmalıdır.

5. Malzeme Seçiminde Kritik Parametreler

Mekanik yük analizi sonrası ürün seçimi yapılırken şu kriterler değerlendirilmelidir:

• Çekme dayanımı

• Ezilme direnci

• IK darbe sınıfı

• Galvaniz kaplama kalınlığı

• Kimyasal direnç

• Yangın dayanım performansı

Bazı projelerde EMT boru yeterli olabilirken, darbe riskinin yüksek olduğu alanlarda IMC veya kalın cidarlı çözümler daha güvenlidir.

Önemli olan “en pahalı ürünü seçmek” değil, yük profilini doğru eşleştirmektir.

6. Risk Tabanlı Seçim Yaklaşımı

Profesyonel projelerde şu sorular mutlaka sorulmalıdır:

1. En kötü senaryoda sistem ne kadar yük görebilir?

2. Darbe anında deformasyon kabul edilebilir mi?

3. Sistem arızalanırsa üretim ne kadar süre durur?

4. Yedekleme maliyeti nedir?

Bu sorulara verilen cevaplar, ürün seçiminin teknik olduğu kadar ekonomik olduğunu da gösterir.

Sonuç

Ağır sanayi tesislerinde kablo koruma seçimi, yalnızca katalog üzerinden yapılan bir tercih değildir. Doğru yaklaşım; statik, dinamik ve darbe yüklerinin analiz edilmesi, sehim hesabının yapılması ve bağlantı güvenliğinin projeye entegre edilmesidir.

Mekanik yük analizi yapılmadan seçilen sistemler başlangıçta çalışır; ancak zamanla bakım maliyeti üretir. Oysa doğru mühendislik yaklaşımı, sistemi yalnızca korumaz — üretimin sürekliliğini garanti altına alır.
