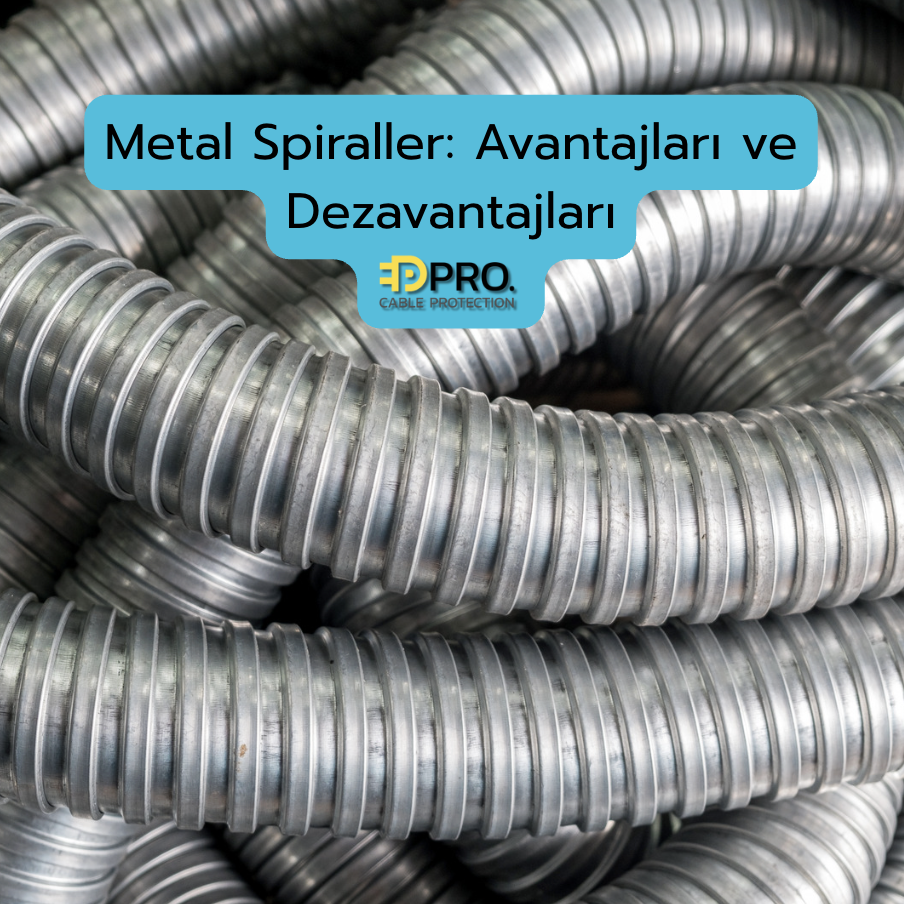

Metal Spiraller: Avantajları Ve Dezavantajları
1. Giriş: Metal Spiraller Neden Tercih Edilir?
Elektrik tesisatında kabloların güvenliği, sistemin ömrünü belirler.
Özellikle endüstriyel tesislerde kablolar:
-
mekanik darbe,
-
titreşim,
-
kimyasal buhar,
-
yüksek sıcaklık
gibi zorlu koşullara maruz kalır.
Bu ortamlarda plastik borular yeterli koruma sağlayamaz.
İşte burada metal spiral borular devreye girer.
Metal spiral, kablonun “zırhıdır.”
Bu borular, yüksek mekanik dayanım ve esneklik kombinasyonu sayesinde hem koruma hem hareket serbestliği sağlar.
2. Metal Spiral Borunun Tanımı ve Yapısı
Metal spiral boru, sarmal şekilde üretilmiş, genellikle galvanizli çelik veya paslanmaz çelikten yapılmış esnek bir kablo koruma borusudur.
Yapısı:
-
İç gövde: sarmal çelik tel formu
-
Kaplama (isteğe bağlı): PVC veya epoksi dış tabaka
-
Bağlantı elemanları: rakor, dirsek, manşon
Bu yapı, boruya hem esneklik hem darbelere karşı direnç kazandırır.
3. Metal Spiral Türleri
| Tür | Malzeme | Özellik | Kullanım Alanı |
|---|---|---|---|
| Galvaniz Spiral | Çelik + çinko kaplama | Uygun maliyet, yüksek dayanım | Genel endüstri |
| Paslanmaz Spiral | AISI 304 / 316 | Kimyasal ve deniz ortamına dayanıklı | Petrokimya, gıda |
| PVC Kaplı Metal Spiral | Galvaniz + PVC dış kılıf | Su geçirmez, sessiz çalışma | Dış saha, gemi elektriği |
| Epoksi Kaplı Spiral | Çelik + epoksi boya | Yüksek sıcaklık dayanımı | Çelik fabrikaları, enerji santrali |
4. Metal Spiral Üretim Süreci
-
Düşük karbonlu çelik tel hazırlanır.
-
Tel, özel makinelerde helisel şekilde sarılır.
-
Çinko kaplama (galvanizleme) uygulanır.
-
İsteğe göre PVC veya epoksi dış kılıf eklenir.
-
Rakor bağlantı uçları test edilir.
Bu üretim şekli, hem mekanik esneklik hem de pas koruması sağlar.
5. Metal Spiral Boruların Avantajları
5.1. Yüksek Mekanik Dayanım
Metal spiraller 1000 N üzeri ezilme kuvvetine dayanabilir.
Ağır darbelere, titreşime veya sarsıntıya karşı deformasyon göstermez.
Örnek:
Forklift veya pres hattında kablo hattına çarpma durumunda bile boru yapısını korur.
5.2. Sıcaklık Direnci
-
Galvanizli spiraller: -45 °C → +400 °C
-
Paslanmaz spiraller: -60 °C → +600 °C
Bu nedenle metal spiraller, sıcak proses hatları ve fırın yakınlarında güvenle kullanılabilir.
5.3. Elektromanyetik Koruma (EMI Shielding)
Metal gövde, kabloları elektromanyetik parazitlerden (EMI) korur.
Bu özellik özellikle:
-
sensör hatları,
-
veri iletim kabloları,
-
frekans invertörleri çevresinde önemlidir.
5.4. Korozyon Direnci
Çinko veya paslanmaz kaplama sayesinde nemli ortamlarda uzun ömür sağlar.
PVC kaplama eklendiğinde su geçirmezlik IP67 seviyesine çıkar.
5.5. Topraklama Sürekliliği
Metal spiral borular iletken gövdeye sahiptir.
Topraklama hattı ile birlikte bağlandığında elektrostatik birikmeyi önler.
Bu özellik exproof sistemlerde zorunludur.
5.6. Yangın Güvenliği
Yanıcı değildir.
Yüksek sıcaklıkta formunu korur ve kablonun eriyip yangına katkı yapmasını engeller.
PVC kaplama versiyonları alev geciktirici katkı içerir.
5.7. Uzun Ömür ve Düşük Bakım
Kaliteli galvaniz spiraller 20–25 yıl, paslanmaz modeller 40 yıl hizmet ömrüne sahiptir.
Korozyon ve deformasyon direnci sayesinde sık bakım gerektirmez.
6. Metal Spiral Kullanım Alanları
-
Enerji santralleri – yüksek sıcaklık kablo hatları
-
Petrokimya tesisleri – solvent ve asit buharı ortamları
-
Otomasyon hatları – hareketli bağlantı kısımları
-
Makine imalatı – titreşimli kablo bağlantıları
-
Tersaneler – tuzlu nemli ortamlar
-
Dış saha aydınlatma – UV ve yağmura dayanıklı hatlar
7. Metal Spiral Bağlantı Elemanları
| Eleman | Görevi | Malzeme |
|---|---|---|
| Rakor | Spiral boruyu cihaza bağlar | Pirinç, paslanmaz |
| Manşon | İki spiral hattı birleştirir | Çelik |
| Dirsek | 90° dönüş sağlar | Metal |
| Flanş | Pano bağlantısı sağlar | Galvaniz çelik |
| Conta | Sızdırmazlık sağlar | NBR veya silikon |
Bağlantı elemanlarının malzemesi boru ile aynı olmalıdır.
Aksi halde galvanik korozyon oluşur.
8. Metal Spiral Boruların Dezavantajları
8.1. Ağırlık
Metal spiraller, plastik modellere göre 4–6 kat daha ağırdır.
Bu, özellikle duvar montajlarında ekstra sabitleme gerektirir.
Çözüm:
Kısa mesafelerde kullanmak veya hafif alüminyum spiral tercih etmek.
8.2. Montaj Zorluğu
Esnek olmasına rağmen bükülme yarıçapı sınırlıdır (yaklaşık 4–6×D).
Yanlış bükülmede deformasyon oluşabilir.
Çözüm:
Köşe dönüşlerinde 90° metal dirsek kullanmak.
8.3. Korozyon Riski (Galvaniz Tiplerinde)
Kaplama zarar görürse pas oluşur.
Özellikle kesim ağızları açık bırakılırsa çelik tabaka oksitlenir.
Çözüm:
Kesim sonrası galvaniz sprey veya boya ile kaplama yenilenmeli.
8.4. Elektriksel İzolasyon Eksikliği
Metal spiraller iletken olduğu için kablo izolasyon hatalarında kısa devre riski doğabilir.
Çözüm:
İçeriden PVC kaplamalı tip (çift yalıtımlı) spiral kullanmak.
8.5. Fiyat
Paslanmaz spiral borular, plastik modellere göre 3–4 kat daha pahalıdır.
Ancak uzun ömürleri nedeniyle toplam sahip olma maliyeti düşüktür.
9. Mekanik Dayanım Testleri
| Test Türü | Değer | Açıklama |
|---|---|---|
| Ezilme Dayanımı | >1000 N | 50 mm deformasyonda kırılmaz |
| Çekme Dayanımı | >300 N | Rakor bağlantısında kopmaz |
| Bükülme Döngüsü | >1 milyon | Esneklik korunur |
| Tuz Sprey Testi | 1000 saat | Galvaniz koruma standardı (ASTM B117) |
10. Galvaniz vs Paslanmaz Spiral Karşılaştırması
| Özellik | Galvaniz Spiral | Paslanmaz Spiral |
|---|---|---|
| Korozyon Direnci | Orta | Çok yüksek |
| Fiyat | Uygun | Yüksek |
| Isı Dayanımı | 400 °C | 600 °C |
| Kimyasal Dayanım | Orta | Mükemmel |
| Ömür | 20–25 yıl | 40 yıl |
| Renk | Gri | Parlak gümüş |
| Kullanım Alanı | Genel sanayi | Gıda, petrokimya, denizcilik |
11. IP Koruma Sınıfları
Metal spiraller, bağlantı elemanlarına göre farklı IP seviyelerine ulaşabilir:
| Rakor Tipi | IP Sınıfı | Kullanım |
|---|---|---|
| Standart rakor | IP54 | İç mekan |
| Sızdırmaz rakor | IP65 | Yağ / toz ortamı |
| PVC kaplı + flanşlı rakor | IP67–IP68 | Dış saha, exproof sistemler |
12. Exproof Sistemlerde Kullanımı
Patlayıcı ortamlarda metal spiral borular zorunlu bileşendir.
Çünkü:
-
Statik elektrik birikimini önler.
-
Alev sızdırmaz bağlantılarla güvenlik sağlar.
-
ATEX (2014/34/EU) direktifine uygundur.
Bu tür ortamlarda paslanmaz veya PVC kaplı galvaniz spiral tercih edilir.
13. Bakım ve Kontrol
| Periyot | İşlem | Açıklama |
|---|---|---|
| 6 ayda bir | Görsel kontrol | Pas, deformasyon, gevşek rakor |
| 1 yılda bir | Topraklama testi | <0.1 Ω süreklilik |
| 2 yılda bir | Kaplama yenileme | Galvaniz sprey |
| 5 yılda bir | Mekanik test | Ezilme / çekme kontrolü |
Bakım yapılmazsa galvaniz yüzeyde korozyon başlaması kaçınılmazdır.
14. Enerji Verimliliği ve Isı Yönetimi
Metal spiral borular, ısıyı dışarıya ileterek kabloların aşırı ısınmasını önler.
Bu, özellikle yüksek akım taşıyan kablolarda enerji verimliliğini artırır.
Ayrıca metal gövde, ısıyı dağıtarak izolasyon malzemesinin ömrünü uzatır.
15. Çevresel Faktörlere Dayanım
| Etken | Etki | Önlem |
|---|---|---|
| Tuzlu hava | Korozyon | Paslanmaz spiral |
| Kimyasal buhar | Kaplama erozyonu | Epoksi kaplama |
| UV ışığı | Renk solması | PVC dış kılıf |
| Yüksek sıcaklık | Genleşme | Paslanmaz spiral |
| Don | Kırılma riski | PVC kaplı versiyon |
16. Geri Dönüşüm ve Sürdürülebilirlik
Metal spirallerin tamamı geri dönüştürülebilir.
Çelik ve paslanmaz bileşenler yeniden eritilerek üretime dahil edilir.
Bu özellik, çevreye duyarlı tesislerde önemli bir avantaj sağlar.
17. Uygulama Örneği
Bir çimento fabrikasında 1000 metre uzunluğundaki kablo hattı, galvaniz spiral boru ile korunmuştur.
5 yıl sonunda yapılan kontrol sonuçları:
-
%0 deformasyon,
-
%0 izolasyon hasarı,
-
0 bakım maliyeti.
Yalnızca iki bağlantı noktasında galvaniz kaplama yenilenmiştir.
18. Standartlar
Metal spirallerin üretim ve test süreçleri şu standartlara tabidir:
-
BS EN 61386-23 – Kablo taşıma sistemleri
-
ASTM B117 – Korozyon testi
-
UL 1 – Metal esnek borular
-
IEC 60079-14 – Exproof tesisat kuralları
-
ISO 9227 – Tuz püskürtme test standardı
19. Fiyat / Performans Analizi
| Spiral Tipi | Ortalama Fiyat | Ömür | F/P Oranı |
|---|---|---|---|
| Galvaniz | Orta | 25 yıl | Yüksek |
| Paslanmaz | Yüksek | 40 yıl | Çok yüksek |
| PVC Kaplı | Orta | 20 yıl | Orta |
| Epoksi Kaplı | Yüksek | 30 yıl | Yüksek |
Paslanmaz spiral ilk yatırım maliyeti yüksek olsa da bakım gerektirmediği için toplam sahip olma maliyeti düşüktür.
20. Sonuç
Metal spiral borular, endüstriyel kablo koruma sistemlerinde güç, dayanıklılık ve güvenliğin birleşimidir.
Avantajları:
-
Yüksek mekanik koruma
-
Isı ve kimyasal direnci
-
EMI koruması
-
Uzun ömür ve topraklama sürekliliği
Dezavantajları:
-
Ağırlık
-
Fiyat
-
Montaj zorluğu
ancak bu eksiler, doğru planlama ile tamamen yönetilebilir.
Sonuç olarak: Metal spiraller, “ağır koşulların profesyonel çözümüdür.”
